Кран Маршал шаровой для газа полнопроходной фланцевый, Ду от 10 до 700 мм, ст. 20

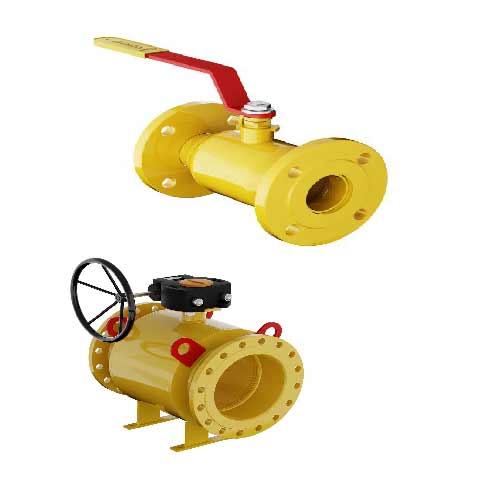

Шаровой кран Маршал для газа 11с67п GAS PRO ЦФ.00 цельносварной, полнопроходной фланцевый, Ду от 10 до 700 мм, ст. 20 Давление PN16, 25, 40

Наши специалисты помогут в покупке, подборе, крана шарового для газа Маршал 11с67п GAS PRO ЦФ.00.1 / 11с67п GAS PRO ЦФ.00.3 полнопроходной под приварку, обращайтесь по: Эл.почте: apribor76@mail.ru, сот.тел. 89063657152 Viber, WhatsApp, тел/факс+7 (83147) 7365. Цена от 2 171,00 руб.

Описание и характеристики

11с67п GAS PRO ЦФ.00.1 | 11с67п GAS PRO ЦФ.00.3

Антистатическое устройство шпиндельного узла

Номинальный диаметр (DN): 10-700

Номинальное давление (PN): 16/25/40

Рабочая среда: природный газ, сжиженные углеводородные газы и другие газообразные среды, нейтральные к материалам деталей крана

Температура рабочей среды: до +100С

Климатическое исполнение: У1 (не ниже -40С)

Класс герметичности: А ГОСТ 9544-2015

Основные материалы:

Корпус: углеродистая сталь 20 (ст. 09Г2С, ст. 08Х18Н10, 12Х18Н10Т)

Шар: нержавеющая сталь 08Х18Н10

Шпиндель: нержавеющая сталь 20Х13

Седло: фторопласт Ф4Г3К6

Уплотнение шпинделя: фторопласт Ф4Г3К6

Управление:

DN10-200: Рукоятка

DN250-700: Редуктор в комплекте

Краны шаровые цельносварные фланцевые с рукояткой 11с67п GAS PRO ЦФ.00 DN10 – DN700 – это полнопроходные краны из углеродистой стали 20 для применения в качестве запорного устройства на трубопроводах в системах газоснабжения, на магистральных и технологических трубопроводах, перед и после счетчиков газа RABO, RVG, TRZ, СГ16МТ измерительных комплексов СГ-ЭКВз-Р, СГ-ЭКВз-Т1, СГ-ЭКВз-Т2, СГ-ТК-Д, СГ-ТК-Р, СГ-ТК-Т для технического обслуживания. Краны обеспечивают герметичное перекрытие потока природного газа, сжиженных углеводородных газов и других газообразных сред. Краны имеют максимально прочную цельносварную конструкцию корпуса, предотвращающую утечки. Седловое уплотнение из износостойкого фторопласта постоянно поджимается к шару из нержавеющей стали со стороны входного и выходного патрубков, обеспечивая герметичность, как в открытом, так и закрытом положении. Шпиндель из нержавеющей стали имеет антистатическое бронзовое кольцо, которое служит для защиты от накопления электростатического заряда. Герметичность шпиндельного узла обеспечивается уплотнительными кольцами из фторопласта и дублирующим уплотнением из эластомера. Управление положение запорного органа производится при помощи рукоятка, краны диаметром от DN250 до DN700 комплектуются редуктором. Краны прошли все необходимые испытания на герметичность, прочность и работоспособность и соответствуют классу герметичности А согласно ГОСТ 9544-2015. Шаровые краны ТМ «Маршал» 11с67п GAS PRO ЦФ.00 не требуют специального обслуживания и могут быть смонтированы на горизонтально и вертикально расположенных трубопроводах.

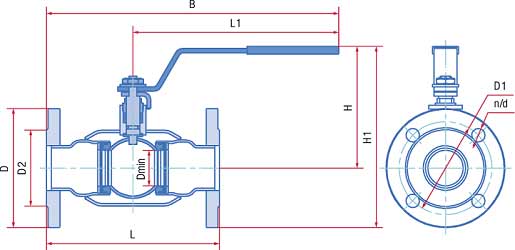

Габаритно-присоединительные размеры 11с67п GAS PRO ЦФ.00.1 | 11с67п GAS PRO ЦФ.00.3

Габаритно-присоединительные размеры 11с67п GAS

Обозначение	D	L, мм	D, мм	D1, мм	D2, мм	L1, мм	B, мм	H, мм	H1, мм	Dmin, мм	d, мм	n	Масса, кг	Kv, м³/ч
11с67п GAS PRO ЦФ.00.1.016.010	10	130	90	60	42	155	220	113	158	9	14	4	1,7	6
11с67п GAS PRO ЦФ.00.1.016.015	15	130	95	65	47	155	220	113	160	12,5	14	4	1,8	16,3
11с67п GAS PRO ЦФ.00.1.016.020	20	150	105	75	58	155	230	116	168	17	14	4	2,2	29,5
11с67п GAS PRO ЦФ.00.1.016.025	25	160	115	85	68	155	235	121	179	24	14	4	2,7	43
11с67п GAS PRO ЦФ.00.1.016.032	32	180	135	100	78	247	337	148	216	30	18	4	4,4	89
11с67п GAS PRO ЦФ.00.1.016.040	40	200	145	110	88	247	347	152	225	37	18	4	5,5	230
11с67п GAS PRO ЦФ.00.1.016.050	50	230	160	125	102	247	362	146	226	48	18	4	7	265
11с67п GAS PRO ЦФ.00.1.016.065	65	290	180	145	122	313	458	170	260	64	18	8	9,9	540
11с67п GAS PRO ЦФ.00.1.016.080	80	310	195	160	133	313	468	176	274	75	18	8	11,9	873
11с67п GAS PRO ЦФ.00.1.016.100	100	350	215	180	158	668	843	169	277	98	18	8	18,9	1390
11с67п GAS PRO ЦФ.00.1.016.125	125	380	245	210	184	668	858	184	307	123	18	8	26,1	1707
11с67п GAS PRO ЦФ.00.1.016.150	150	403	280	240	212	668	869	214	354	148	22	8	34,3	2024
11с67п GAS PRO ЦФ.00.1.016.200	200	502	335	295	268	803	1055	272	440	195	22	12	66,1	2720

Обозначение	DN	L, мм	D, мм	D1, мм	D2, мм	L1, мм	B, мм	H, мм	H1, мм	H2, мм	Dmin, мм	d, мм	n	Масса, кг	Kv, м³/ч
11с67п ГАЗ ЦФ.00.1.025.010	10	130	90	60	42	155	220	113	–	158	9	14	4	1,7	6
11с67п ГАЗ ЦФ.00.1.025.015	15	130	95	65	47	155	220	113	–	161	12,5	14	4	1,8	16,3
11с67п ГАЗ ЦФ.00.1.025.020	20	150	105	75	58	155	230	116	–	169	17	14	4	2,2	29,5
11с67п ГАЗ ЦФ.00.1.025.025	25	160	115	85	68	155	235	121	–	179	24	14	4	2,7	43
11с67п ГАЗ ЦФ.00.1.025.032	32	180	135	100	78	247	337	148	–	216	30	18	4	4,4	89
11с67п ГАЗ ЦФ.00.1.025.040	40	200	145	110	88	247	347	152	–	225	37	18	4	5,5	230
11с67п ГАЗ ЦФ.00.1.025.050	50	230	160	125	102	247	362	146	–	226	48	18	4	7	265
11с67п ГАЗ ЦФ.00.1.025.065	65	290	180	145	122	313	458	170	–	260	64	18	8	9,9	540
11с67п ГАЗ ЦФ.00.1.025.080	80	310	195	160	133	313	468	176	–	274	75	18	8	11,9	873
11с67п ГАЗ ЦФ.00.1.025.100	100	350	230	190	158	668	843	169	–	284	98	22	8	20,2	1390
11с67п ГАЗ ЦФ.00.1.025.125	125	380	270	220	184	668	858	184	–	319	123	26	8	28,7	1707
11с67п ГАЗ ЦФ.00.1.025.150	150	403	300	250	212	668	869	214	–	364	148	26	8	36,9	2024
11с67п ГАЗ ЦФ.00.1.025.200	200	502	360	310	278	803	1055	272	–	452	195	26	12	70	2720
11с67п ГАЗ ЦФ.00.3.025.150	280	240	212	403	349	–	403	349	140	455	148	22	8	43,9	2024
11с67п ГАЗ ЦФ.00.3.025.200	335	295	268	535	484	–	535	484	168	618	195	22	12	86,3	2720
11с67п ГАЗ ЦФ.00.3.025.250	405	355	320	545	576	–	568	576	254	736	245	26	12	164	12750
11с67п ГАЗ ЦФ.00.3.025.300	460	410	370	610	682	–	648	682	324	867	295	26	12	264	19550
11с67п ГАЗ ЦФ.00.3.025.350	520	470	430	1004	845	–	1042	845	380	1060	335	26	16	544	25415
11с67п ГАЗ ЦФ.00.3.025.400	580	525	482	1042	886	–	1080	886	446	1127	385	30	16	643	31620
11с67п ГАЗ ЦФ.00.3.025.500	710	650	585	997	1088	–	1 038	1 088	550	1381	487	33	20	1081	50150
11с67п ГАЗ ЦФ.00.3.025.600	840	770	685	1 211	1 159	–	1 249	1 159	696	1502	589	36	20	1902	78200
11с67п ГАЗ ЦФ.00.3.025.700	910	840	794	1 414	1 400	–	1 465	1 400	718	1797	684	39	24	2740	106250

Обозначение	DN	L, мм	D, мм	D1, мм	D2, мм	L1, мм	B, мм	H, мм	H1, мм	H2, мм	Dmin, мм	d, мм	n	Масса, кг	Kv, м³/ч
11с67п ГАЗ ЦФ.00.1.040.010	10	130	90	60	42	155	220	113	–	158	9	14	4	1,7	6
11с67п ГАЗ ЦФ.00.1.040.015	15	130	95	65	47	155	220	113	–	161	12,5	14	4	1,8	16,3
11с67п ГАЗ ЦФ.00.1.040.020	20	150	105	75	58	155	230	116	–	169	17	14	4	2,2	29,5
11с67п ГАЗ ЦФ.00.1.040.025	25	160	115	85	68	155	235	121	–	179	24	14	4	2,7	43
11с67п ГАЗ ЦФ.00.1.040.032	32	180	135	100	78	247	337	148	–	216	30	18	4	4,4	89
11с67п ГАЗ ЦФ.00.1.040.040	40	200	145	110	88	247	347	152	–	225	37	18	4	5,5	230
11с67п ГАЗ ЦФ.00.1.040.050	50	230	160	125	102	247	362	146	–	226	48	18	4	7	265
