Описание и характеристики

Антистатическое устройство шпиндельного узла

Номинальный диаметр (DN): 10-700

Номинальное давление (PN): 16/25/40

Рабочая среда: природный газ, сжиженные углеводородные газы и другие
газообразные среды, нейтральные к материалам деталей крана

Температура рабочей среды: до +100С

Климатическое исполнение: У1 (не ниже -40С)

Класс герметичности: А ГОСТ 9544-2015

Основные материалы:

Корпус: углеродистая сталь 20 (ст. 09Г2С, ст. 08Х18Н10, 12Х18Н10Т)

Шар: нержавеющая сталь 08Х18Н10

Шпиндель: нержавеющая сталь 20Х13

Седло: фторопласт Ф4Г3К6

Уплотнение шпинделя: фторопласт Ф4Г3К6

Управление:

DN10-200: Рукоятка

DN250-700: Редуктор в комплекте

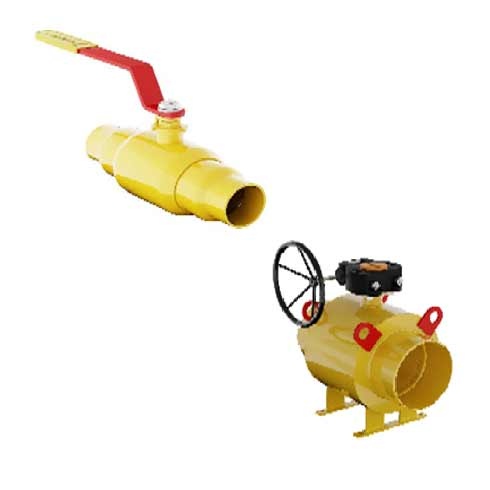

Краны шаровые цельносварные под приварку с рукояткой 11с67п GAS PRO ЦП.00 DN10 – DN700 – это полнопроходные краны из углеродистой стали 20 для применения в качестве запорного устройства на трубопроводах в системах газоснабжения, на магистральных и технологических трубопроводах, перед и после счетчиков газа RABO, RVG, TRZ, СГ16МТ измерительных комплексов СГ-ЭКВз-Р, СГ-ЭКВз-Т1, СГ-ЭКВз-Т2, СГ-ТК-Д, СГ-ТК-Р, СГ-ТК-Т для технического обслуживания. Они обеспечивают герметичное перекрытие потока природного газа, сжиженных углеводородных газов и других газообразных сред. Краны имеют максимально прочную цельносварную конструкцию корпуса, предотвращающую утечки. Седловое уплотнение из износостойкого фторопласта постоянно поджимается к шару из нержавеющей стали со стороны входного и выходного патрубков, обеспечивая герметичность, как в открытом, так и закрытом положении. Шпиндель из нержавеющей стали имеет антистатическое бронзовое кольцо, которое служит для защиты от накопления электростатического заряда. Герметичность шпиндельного узла обеспечивается уплотнительными кольцами из фторопласта и дублирующим уплотнением из эластомера. Управление положение запорного органа производится при помощи рукоятка, краны от DN250 до DN700 комплектуются редуктором. Краны прошли все необходимые испытания на герметичность, прочность и работоспособность и соответствуют классу герметичности А согласно ГОСТ 9544-2015. Шаровые краны ТМ «Маршал» 11с67п GAS PRO ЦП.00 не требуют специального обслуживания и могут быть смонтированы на горизонтально и вертикально расположенных трубопроводах.
