Кран шаровой укороченный фланцевый, ст. 20, Ду от 15 до 200 мм, (под задвижку)

  1. Запорная арматура Краны Маршал, LD, КТЗ
  2. Маршал 11с67п краны шаровые под задвижку укороченные
  3. Кран шаровой укороченный фланцевый, Ду от 15 до 200 мм, ст. 20

Каталог оборудования

Мы понимаем, что обрудование очень сложное и не всегда можно всё добавить на сайт. Если у Вас есть вопрос. Задайте его нам.

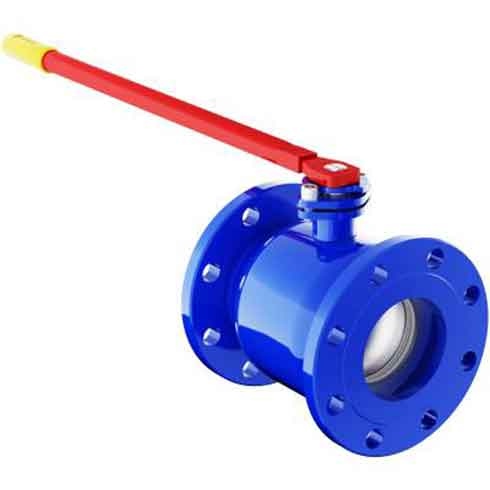

11с67п ЦУФ.00.1 кран шаровой укороченный фланцевый, полнопроходной Ду от 15 до 200 мм, ст. 20 (под задвижку). Давление PN16, 25, 40

Наши специалисты помогут в покупке, подборе, крана шарового для газа Маршал 11с67п ЦУФ.00.1 укороченный, полнопроходной, фланцевый ст.20. Обращайтесь по: Эл.почте: apribor76@mail.ru, сот.тел. 89063657152 Viber, WhatsApp, Бесплатный номер 8-800-101-99-67. Цена от 1 351 руб.

Строительная длина «под задвижку»

  • Номинальный диаметр (DN): 15-200
  • Номинальное давление (PN): 16/25/40
  • Рабочая среда: Вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды
  • Температура рабочей среды: до +200°С
  • Климатическое исполнение: У1 (не ниже -40°С)



Основные материалы:

  • Корпус: углеродистая сталь 20 (ст. 09Г2С, ст. 08Х18Н10, ст. 12Х18Н10Т)
  • Шар: нержавеющая сталь 08Х18Н10
  • Шпиндель: нержавеющая сталь 20Х13
  • Седло: фторопласт Ф4Г3К6
  • Уплотнение шпинделя: фторопласт Ф4Г3К6



Управление:

  • DN15-200: Рукоятка



ОПИСАНИЕ

  • Краны шаровые цельносварные укороченные фланцевые 11с67п ЦУФ из углеродистой стали 20 - это краны «под задвижку», строительная длина которых соответствует строительной длине задвижек. Они устанавливаются на трубопроводе вместо старых задвижек соответствующего типоразмера, а также при новом строительстве. Шаровые краны «под задвижку» более удобны в эксплуатации, чем задвижки, из-за своих габаритов высоты и веса. Они не требуют технического обслуживания или ремонта.

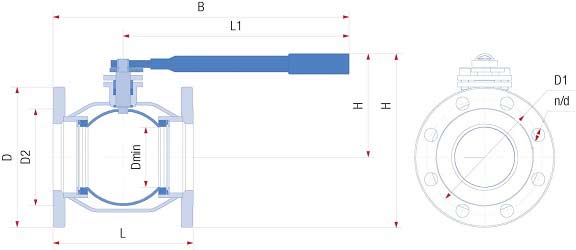

Габаритно-присоединительные размеры 11с67п ЦУФ.00.1

Габаритно-присоединительные размеры 11с67п ЦУФ.00.1



Давление PN16

ОбозначениеDNL, ммD, ммD1, ммD2, ммL1, ммB, ммH, ммH1, ммDmin, ммd, ммnМасса, кгKv, м³/ч
11с67п ЦУФ.01.1.016.015 15 108 95 65 47 155 210 113 160,5 12,5 14 4 1,8 16,3
11с67п ЦУФ.01.1.016.020 20 117 105 75 58 155 213 116 168,5 17 14 4 2,1 29,5
11с67п ЦУФ.01.1.016.025 25 127 115 85 68 155 218 121 178,5 24 14 4 2,6 43
11с67п ЦУФ.01.1.016.032 32 140 135 100 78 247 322 148 215,5 30 18 4 4,3 89
11с67п ЦУФ.01.1.016.040 40 165 145 110 88 247 333 152 224,5 37 18 4 5,4 230
11с67п ЦУФ.01.1.016.050 50 180 160 125 102 247 340 146 226 48 18 4 6,6 265
11с67п ЦУФ.01.1.016.065 65 200 180 145 122 313 418 170 260 64 18 8 9,3 540
11с67п ЦУФ.01.1.016.080 80 210 195 160 133 313 423 176 273,5 75 18 8 10,8 873
11с67п ЦУФ.01.1.016.100 100 230 215 180 158 668 783 169 276,5 98 18 8 17,1 1390
11с67п ЦУФ.01.1.016.125 125 255 245 210 184 668 796 184 306,5 123 18 8 23 1707
11с67п ЦУФ.01.1.016.150 150 280 280 240 212 668 808 214 354 148 22 8 31,1 2024
11с67п ЦУФ.01.1.016.200 200 330 335 295 268 803 968 272 439,5 195 22 12 55,3 2720
Давление PN25
ОбозначениеDNL, ммD, ммD1, ммD2, ммL1, ммB, ммH, ммH1, ммDmin, ммd, ммnМасса, кгKv, м³/ч
11с67п ЦУФ.01.1.025.015 15 108 95 65 47 155 210 113 160,5 12,5 14 4 1,8 16,3
11с67п ЦУФ.01.1.025.020 20 117 105 75 58 155 213 116 168,5 17 14 4 2,1 29,5
11с67п ЦУФ.01.1.025.025 25 127 115 85 68 155 218 121 178,5 24 14 4 2,6 43
11с67п ЦУФ.01.1.025.032 32 140 135 100 78 247 322 148 215,5 30 18 4 4,3 89
11с67п ЦУФ.01.1.025.040 40 165 145 110 88 247 333 152 224,5 37 18 4 5,4 230
11с67п ЦУФ.01.1.025.050 50 180 160 125 102 247 340 146 226 48 18 4 6,6 265
11с67п ЦУФ.01.1.025.065 65 200 180 145 122 313 418 170 260 64 18 8 9,3 540
11с67п ЦУФ.01.1.025.080 80 210 195 160 133 313 423 176 273,5 75 18 8 10,8 873
11с67п ЦУФ.01.1.025.100 100 230 230 190 158 668 783 169 284 98 22 8 18,4 1390
11с67п ЦУФ.01.1.025.125 125 255 270 220 184 668 796 184 319 123 26 8 25,6 1707
11с67п ЦУФ.01.1.025.150 150 280 300 250 212 668 808 214 364 148 26 8 33,7 2024
11с67п ЦУФ.01.1.025.200 200 330 360 310 278 803 968 272 452 195 26 12 59,4 2720
Давление PN40
ОбозначениеDNL, ммD, ммD1, ммD2, ммL1, ммB, ммH, ммH1, ммDmin, ммd, ммnМасса, кгKv, м³/ч
11с67п ЦУФ.01.1.040.015 15 108 95 65 47 155 220 113 160,5 12,5 14 4 1,8 16,3
11с67п ЦУФ.01.1.040.020 20 117 105 75 58 155 230 116 168,5 17 14 4 2,1 29,5
11с67п ЦУФ.01.1.040.025 25 127 115 85 68 155 235 121 178,5 24 14 4 2,6 43
11с67п ЦУФ.01.1.040.032 32 140 135 100 78 247 337 148 215,5 30 18 4 4,3 89
11с67п ЦУФ.01.1.040.040 40 165 145 110 88 247 347 152 224,5 37 18 4 5,4 230
11с67п ЦУФ.01.1.040.050 50 180 160 125 102 247 362 146 226 48 18 4 6,6 265
