Шаровой кран Маршал для газа 11с67п ЦУФ цельносварной, укороченный, полнопроходной фланцевый, Ду от 15 до 200 мм, ст. 20, 09Г2С, 08Х18Н10, PN16, 25, 40



 Где применяются шаровые краны «под задвижку»?

•  Укороченные шаровые краны устанавливаются на трубопроводы номинальным диаметром от DN15 до DN200 и рассчитаны на рабочие давления PN16 (1,6 МПа), PN25 (2,5 МПа), PN40 (4,0 МПа). Они могут совмещаться с различными жидкими и газообразными рабочими средами (вода, газ, нефтепродукты) с температурой до +200°С. Краны из коррозионностойкой нержавеющей стали допустимо устанавливать на трубопроводы с агрессивными средами, а также в пищевой и фармацевтической промышленности. Укороченные краны чаще всего используют для сетей центральных и индивидуальных тепловых пунктов, систем газоснабжения, охлаждающих и промышленных технологических систем.

 Варианты исполнения:

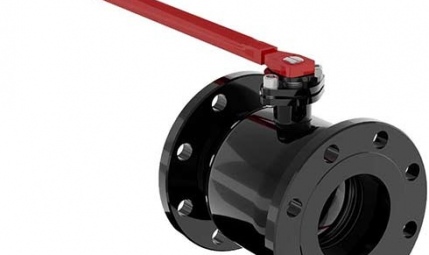

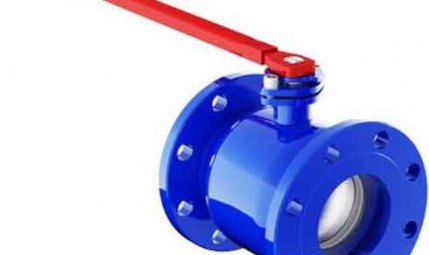

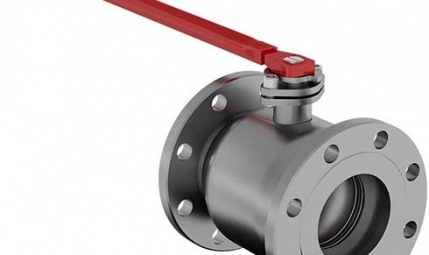

•  Они изготавливаются в цельносварном корпусе из углеродистой стали 20, низколегированной углеродистой сталь 09Г2С и нержавеющей сталь 08Х18Н10 (по запросу может выпускаться из нержавеющей титаносодержащей стали 12Х18Н10Т). Благодаря своим небольшим габаритам по сравнению с задвижками они подходят для установки в местах с ограниченной площадью и на трубопроводах, проходящих параллельно на незначительном расстоянии.
•  Укороченные краны соответствуют нормам климатического исполнения для умеренного (не ниже –40°С) и холодного климата (не ниже –60°С), что делает их незаменимыми в трубопроводных системах в условиях севера.
•  Краны «под задвижку» выпускаются в полнопроходном исполнении. Поэтому перепады давления в трубопроводе не составляют угрозы для работы кранов и их можно использовать в системах с высокими рисками формирования гидроударов.

Присоединение к трубопроводу – фланцевое.

•  Управление укороченным шаровым краном осуществляется вручную рукояткой. По запросу в зависимости от параметров нагрузки кран может выпускаться с редуктором и фланцем под привод по ISO.



Особенности конструкции:

• свободно плавающий шар из нержавеющей стали 08Х18Н10;
• седла из фторопласта Ф4Г3К6 прижимаются к шару тарельчатыми пружинами;
• шпиндель из нержавеющей стали с защитой от выталкивания;
• уплотнительные кольца шпинделя из фторопласта Ф4Г3К6;
• резьбовая нажимная втулка позволяет восстановить герметичность крана в случае протечки по шпиндели путем подтягивания втулки или замены уплотнительных колец.



Основные преимущества:

• имеют меньшие габариты и массу задвижки.
• не нуждаются в техническом обслуживании и надежно функционируют в течение длительного времени при низких эксплуатационных затратах.
• длительный срок их службы - не менее 30 лет, средний ресурс – не менее 10000 циклов открытия/закрытия.
• все краны соответствую нормам герметичности затвора по классу А по ГОСТ 9544-2015.



Сертификаты

•  Все цельносварные укороченные краны под задвижку «Маршал» отвечают принятым техническим нормам и имеют необходимые сертификаты, подтверждающие качество. Изделия прошли испытания на прочность, герметичность и соответствие всем стандартам, что полностью исключает появление бракованной продукции. Ознакомиться с сертификатами Вы можете, перейдя по этой ссылке.
