Всегда в наличии.

Производитель: Россия Арзамас ООО «ЭЛЬСТЕР Газэлектроника»

Доставка : СДЭК , Энергия , Деловые Линии, ПЭК, Байкал сервис

Документация

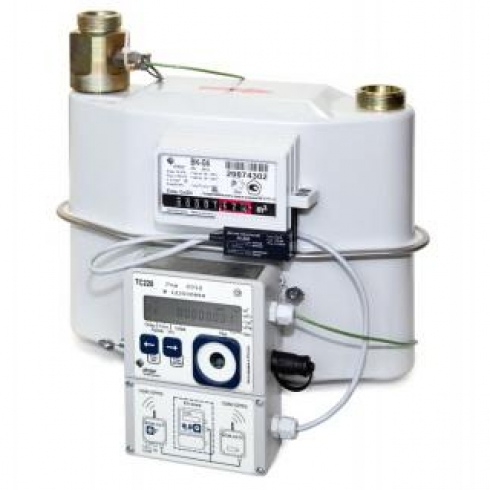

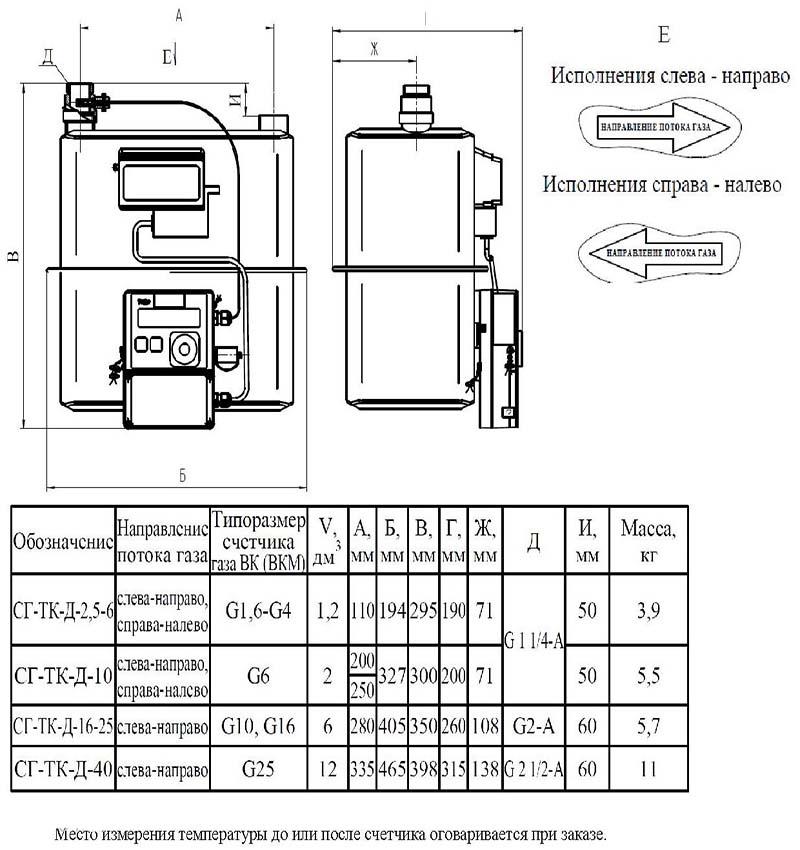

Купить СГ-ТК-Д-25 (ВК G 16 +ТС220) межцентровое расстояние  280мм/Ду40  вход газа СЛЕВА Qmax=25 м3/ч, монтаж корректора на корпус, а  датчик температуры в входной  патрубок  счетчика газа.

Для монтажа комплекса на трубопровод требуется:

• Комплект фитингов  под приварку (на фото в углу) (гайка накидная 2, патрубок без резьбы  d=48мм,  Дy=40мм) (в комплект поставки не входят,приобретаются отдельно)

Состав и описание:

Комплекс для измерения количества газа СГ-ТК-Д-25 состоит из:

• Корректора объема газа TC220.
• Диафрагменного счетчика газа ВК G16 межцентровое расстояние 280мм/Ду40  вход газа СЛЕВА.

Принцип работы.

Связь между диафрагменным счетчиком газа ВК G 16 и температурным корректором объема газа ТС220 осуществляется за счет преобразователя температуры 500П (Pt500) и датчика импульсов низкочастотного IN -Z61:

• Преобразователь температуры  500П (Pt500) представляет собой термометр сопротивления, установленный в защитной гильзе, заполненной теплопроводящей пастой, размещенный в корпусе счетчика газа. Допускается размещение преобразователя температуры в гильзе до или после счетчика, а также на корпусе счетчика ( эти моменты рзберем ниже).
• Датчик импульсов IN -Z61 представляет собой пластмассовый корпус размещены два геркона (на фото ниже его видно). Датчик импульсов фиксируется на крышке счетной головы таким образом, что при вращении цифровых колес счетного механизма контакты «счетных» герконов замыкаются каждый раз при прохождении мимо них постоянного магнита, установленного на последнем колесе счетного механизма.

Электропитание комплекса СГ-ТК-Д-25

• От 1-ого литиевого элемента питания SAFT  ls 33600 со сроком службы  5 лет. Запрещается заменять элементы питания корректора на другой тип.
• От внешнего источника питания блоки питания и коммуникационные модули МТЭК 03, БПЭК-03, БПЭК-03/Т, БПЭК-04/ТС

Кабель МТЭК-03/БПЭК-03 для подключения блока питания МТЭК-03 и БПЭК-03 /Т к электронному корректору ТС220

Кабель БПЭК-04 для подключения блока питания БПЭК-04 /ТС к электронному корректору ТС220
