Купить СГ-ТК-Д-100 ( ВК G 65 +ТС220) Ду80 фланцевый вход газа СЛЕВА Qmax=100 м3/ч, монтаж корректора на корпус, датчик температуры в гильзу в корпусе счетчика газа.

Для монтажа комплекса на трубопровод требуется:

• Для монтажа в трубопровод комплекса газа  СГ-ТК-Д-100 , используется Фланец стальной плоский Ду 80мм, Ру16-25 тип 1 исп. B. ГОСТ 33259-2015. с прокладками ПМБ

Состав и описание:

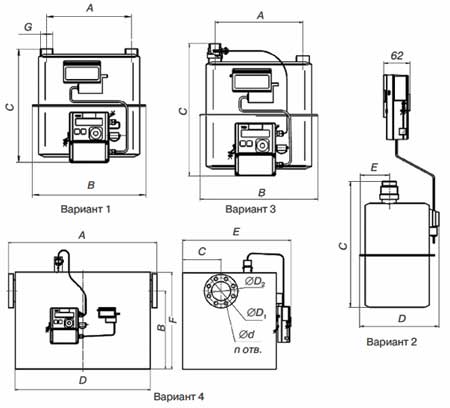

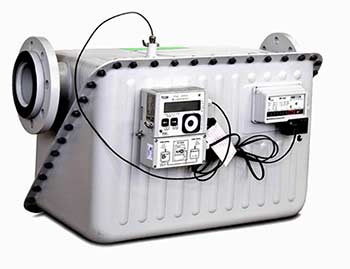

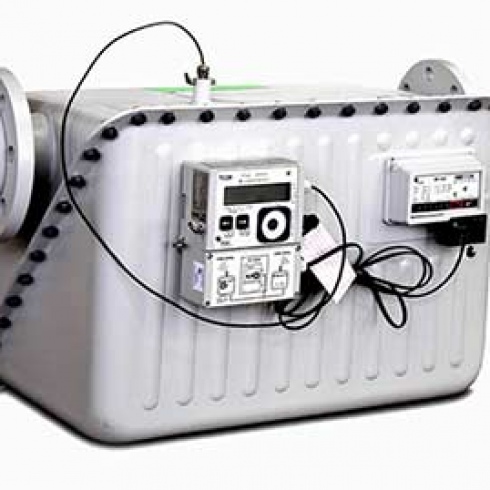

Комплекс для измерения количества газа СГ-ТК-Д-100 состоит из:

• Корректора объема газа TC220.
• Диафрагменного счетчика газа ВК G65 Ду80 фланцевый вход газа СЛЕВА Qmax=100 м3/ч.

Принцип работы.

Связь между диафрагменным счетчиком газа ВК G 65 и температурным корректором объема газа ТС220 осуществляется за счет преобразователя температуры 500П (Pt500) и датчика импульсов низкочастотного IN -Z61:

• Преобразователь температуры  500П (Pt500) представляет собой термометр сопротивления, установленный в защитной гильзе, заполненной теплопроводящей пастой, размещенный в корпусе счетчика газа. Допускается размещение преобразователя температуры в гильзе до или после счетчика, а также на корпусе счетчика ( эти моменты рзберем ниже).
• Датчик импульсов IN -Z61 представляет собой пластмассовый корпус размещены два геркона . Датчик импульсов фиксируется на крышке счетной головы таким образом, что при вращении цифровых колес счетного механизма контакты «счетных» герконов замыкаются каждый раз при прохождении мимо них постоянного магнита, установленного на последнем колесе счетного механизма.

Электропитание комплекса СГ-ТК-Д100

• От 1-ого литиевого элемента питания SAFT  ls 33600 со сроком службы  5 лет. Запрещается заменять элементы питания корректора на другой тип.
• От внешнего источника питания блоки питания и коммуникационные модули МТЭК 03, БПЭК-03, БПЭК-03/Т, БПЭК-04/ТС

Кабель МТЭК-03/БПЭК-03 для подключения блока питания МТЭК-03 и БПЭК-03 /Т к электронному корректору ТС220

Кабель БПЭК-04 для подключения блока питания БПЭК-04 /ТС к электронному корректору ТС220
