Производство: Россия, ООО «ЭЛЬСТЕР Газэлектроника» г. Арзамас по лицензии фирмы «ELSTER GmbH»

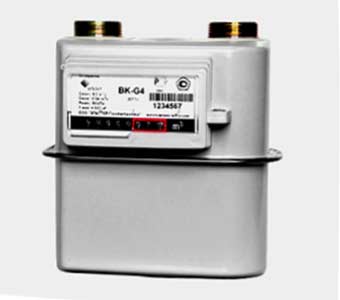

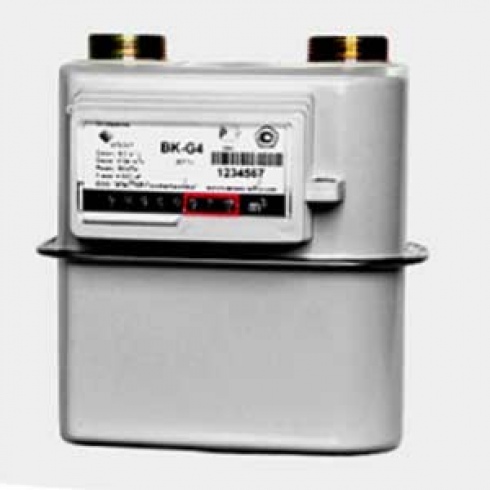

Бытовые диафрагменные счётчики газа ВК-G1,6; ВК-G2,5; ВК-G4 с правым и левым направлениями потока газа с циклическим объёмом измерительных камер V 1,2 дм³

Назначение:

• Cчётчики предназначены для коммерческого учёта количества потребляемого газа. Измеряемая среда: природный газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы. Область применения: в жилищно-коммунальное хозяйство и в другие сфераы деятельности человека, требующие учёта потребляемого газа.

Устройство и принцип работы:

• Счётчики ВК-G1,6; ВК-G2,5; ВК-G4 состоят из герметичного корпуса, измерительного механизма, оснащённого измерительными камерами с встроенными диафрагмами и отсчётного механизма.  Принцип работы диафрагменного счётчика газа основан на отборе энергии поступающего газа. При перемещении диафрагм происходит поочерёдное вытеснение газа из рабочих камер. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное, которое через муфту передаётся на цифровые колёса отсчётного устройства.

Отличительные особенности:

• Счётчики газа ВК-G1,6; ВК-G2,5; ВК-G4 построены по классической, хорошо зарекомендовавшей себя, надёжной схеме. Отличительной особенностью счётчиков является наличие в конструкции специальных золотниковых распределителей шиберного типа. Небольшие по размерам золотники, тонкие перегородки распределителя газа позволяют получить высокую точность измерения и обеспечивают низкую чувствительность счётчиков к загрязнениям измеряемой среды (газа). В измерительных механизмах счётчиков установлены подвижные диафрагмы, по форме напоминающие арену стадиона, изготовленные из высококачественного синтетического материала, позволяющего длительное время сохранять диафрагмам форму и целостность. Счётчики выпускаются для двух направлений потока газа как слева направо, так и справа налево. Счётчик оснащён устройствами, препятствующими обратному ходу цифровых колёс отсчётного механизма В конструкции счётчиков применены самые современные и высококачественные материалы и покрытия, позволяющие обеспечить весьма малую потерю давления, низкий уровень шума при работе, минимальный износ подвижных деталей, высокую коррозионную стойкость металлических деталей.
• Для дистанционной передачи информации к счётчику может быть присоединён низкочастотный  датчик импульсов IN -Z61  для счетчиков газа типа ВК, срабатывающий от магнитной вставки, встроенной в младший разряд отсчётного механизма.

Для соединения бытовых  счетчиков газа ВК-G1,6; ВК-G2,5; ВК-G4 с трубопроводом используется монтажный комплект фитингов ВК Ду 15; Ду 20; Ду25

ВК-G1,6; ВК-G2,5; ВК-G4 в комплекте с корректором ТС220  (ранее ТС210 и ТС215 сняты с производства) образуют измерительный комплекс СГ-ТК-Д:

• BK G1,6 + ТС220  = комплекс СГ-ТК-Д2,5
• BK G2,5 + ТС220  = комплекс СГ-ТК-Д4
• BK G4 + ТС220  = комплекс СГ-ТК-Д6

Диапазон рабочих расходов:

• ВК-G1,6 0,016 – 2,5 м³/ч
• ВК-G2,5 0,025 – 4,0 м³/ч
• ВК-G4 0,04 – 6 м³/ч

Погрешность измерения:

Допустимая относительная погрешность счётчиков:

• в диапазоне расходов: Q мин. ≤ Q < 0,1Q ном. ± 3 %
• в диапазоне расходов: 0,1Q ном. ≤ Q ≤ Q макс. ± 1,5 %

Порог чувствительности:

• 0,0032 м³/ч для ВК-G1,6 и ВК-G1,6Т                 0,005 м³/ч для ВК-G2,5 и ВК-G2,5Т
• 0,008 м³/ч для ВК-G4 и ВК-G4Т

Максимально допустимое давление внутри корпуса: 100 кПа

Потеря давления при максимальном расходе: менее 200 Па

Диапазон температуры рабочей среды для счётчиков ВК-G: от минус 30 С° до плюс 50 С°

Диапазон температуры окружающей среды: от минус 40 С° до плюс 60 С°

Межповерочный интервал: 10 лет

Средний срок службы; ВК-G1,6; ВК-G2,5; ВК-G4: не менее 24 лет
