TRZ G650/1,6/10 Ду150 счетчик газа турбинный Qmax-1000 м3/ч

(10МПа спецзаказ для счетчиков с максимальным рабочим давлением Ру100 )

Производитель: Россия Арзамас ООО «ЭЛЬСТЕР Газэлектроника»

Изготовление счетчиков в короткие сроки,цены ниже заводских!!!!!!

Доставка : СДЭК , Энергия , Деловые Линии, ПЭК, Байкал сервис

Документация

Заказать: Счетчик газа турбинный TRZ G650/1,6 Ду150мм

_________________________________________________________________________________

Получить консультацию : Эл.почта apribor76@mail.ru сот.тел. 89063657152 Viber, WhatsApp

__________________________________________________________________________________

Счетчик применим для работы с электронным корректором объёма газа EK260, ЕК 270, ЕК-280, ЕК290, ТС210, ТС215, ТС220.

• Счетчик TRZ g650/1,6 Ду150 + корректор EK260, ЕК 270, ЕК280, ЕК290 образует измерительный комплекс газа СГ-ЭКВз-Т2-1000/1,6
• Счетчик TRZ g650/1,6 Ду150 + корректор ТС220 образует измерительный комплекс газа СГ-ТК-Т-1000/1,6

Внимание! Для учета кислорода использование счётчиков TRZ запрещено!

 Монтаж счетчика в трубопровод.

Комплектуем фланцами для монтажа в трубопровод турбинного счетчика trz g650  Ду150, используется фланец стальной плоский (отверстий 8) Ду 150 Ру16-25 тип 1 исп. B. ГОСТ 33259-2015. с прокладками ПМБ.

Фланец 150-16-01-1- В-Ст20-IV ГОСТ 33259
Фланец 150-16-11-1- В-Ст20-IV ГОСТ 33259

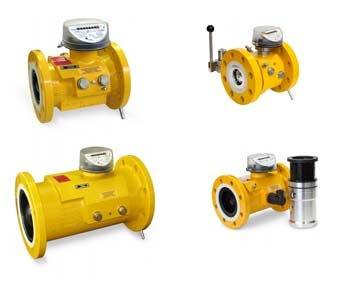

Устройство и работа счетчика трз 650

• Конструктивно счетчик представляет собой прочный корпус, в проточной части которого установлено устройство измерительное, состоящее из струевыпрямителя, турбинного колеса, узла редуктора с валом и шарикоподшипниковыми опорами вращения, корпуса.
• Принцип работы счетчика основан на использовании энергии потока газа для вращения чувствительного элемента счетчика – измерительного турбинного колеса. При этом при взаимодействии потока газа с измерительным турбинным колесом последнее вращается со скоростью, пропорциональной скорости "объемному расходу" измеряемого газа.
• Вращательное движение измерительного турбинного колеса через механический редуктор и магнитную муфту передаётся на счётный механизм, показывающий объемное количество газа, прошедшее через счетчик за время измерения.

Состав:

счетчик газа турбинный trz g650 включают в себя следующие составные части:

• корпус- представляет собой литую либо сварную конструкцию.
• устройство измерительное- выполнено в виде конструктивно законченного узла, включающего в себя струевыпрямитель, измерительное турбинное колесо, редуктор, корпуса.
• многоступенчатый редуктор,-передача вращательного движения измерительного турбинного колеса к роликовому счётному механизму осуществляется при помощи магнитной муфты и многоступенчатого редуктора. Червячные и зубчатые колёса изготовлены из коррозионно-стойкой стали, латуни и пластмассы.
• магнитную муфту. Муфта передает вращательное движение из внутренней части счётчика, работающей под давлением, в его наружную часть, состоит из двух полумуфт. Обе полумуфты установлены в подшипниках.
• 8-ми разрядный роликовый счетный механизм- Для удобства считывания показаний корпус счетной головы имеет возможность поворачиваться вокруг вертикальной оси на 355°.
• масляный насос*-Счетчики TRZ Ду200-Ду300 выпускаются только в исполнении с масляным насосом. TRZ Ду50-Ду150 оснащены подшипниками, которые не требуют дополнительной смазки во время эксплуатации.
* TRZ Ду50-Ду150 изготавливаются без масляного насоса. В TRZ Ду200-Ду300, а также по специальному заказу в Ду80-Ду150 масляный насос устанавливается на корпус прибора. Счетчики газа с расходом от G1000 Ду200 и выше комплектуются 4-мя емкостями с маслом.

Для смазки подшипников счетчика (заправки масляного насоса) допустимо применение следующих масел:

• Shell Morlina S2 BL 10
• Total Equivis XLT 15,
• Shell RISELLA Oil D15;
• Addinol Arctic Fluid 5606;
• Shell MORLINA 15;
• Shell TELLUS C10;
• Shell MORLINA Oil 10;
• VOLTOL OIL 22 [32]

Возможно применение других минеральных масел, не содержащее смол и кислот, с вязкостью не более 30 сСт при температуре 200С и точкой затвердевания ниже минус 500С. Счетчик без масляного насоса оснащен подшипниками, не требующими смазки. Такие счетчики в обслуживании не нуждаются.

• Штуцер отбора давления служит для отбора давления при подключении корректора объема газа. Расположен штуцер на корпусе счетчика и имеет обозначение «Рr».
• Гильзы датчиков температуры. На корпусе счетчика имеются, в зависимости от типа счетчика, одно или два места установки гильзы датчика температуры, в одно из которых может быть установлена гильза температурного датчика (для коррекции и температурной компенсации измеряемого объема газа), а во второе (при наличии) – гильза контрольного термометра. Счетчик газа TRZ G65 Ду50 мест для установки гильзы датчика температуры на корпусе не имеет. При отсутствии гильз датчиков температуры отверстия закрыты резьбовыми заглушками. (устанавливаются по требованию заказчика)

Особенности счетчика TRZ G650/1,6

В результате проведенных работ по улучшению счетчиков газа TRZ ООО «ЭЛЬСТЕР Газэлектроника» значительно улучшило технические характеристики данных счетчиков. В соответствие с новым свидетельством об утверждении типа средств измерений появились исполнения со следующими характеристиками:

• Введено расширение диапазона расхода 1:50 и 1:80 в зависимости от давления газа в трубопроводе. Для подтверждения этого, специалисты ООО «ЭЛЬСТЕР Газэлектроника» проводили испытания счетчиков газа TRZ на поверочной установке на высоком давлении на фирме ELSTER, Германия.
• Введено специальное исполнение счетчика газа TRZ с погрешностью 0,9% во всем диапазоне расходов,

Измерительный картридж, ответственный за метрологию счетчика, сертифицирован как отдельное средство измерений — устройство измерительное (УИ). Это позволяет производить замену УИ в составе счетчика газа TRZ g650 на новое УИ, непосредственно на месте установки. При этом метрологические характеристики счетчика будут соответствовать характеристикам нового УИ.

Основные характеристики TRZ G650

• Максимальное рабочее давление Ру, МПа (кГс/см 2): 1,6 (16) / 10 (100)
• Диапазоны рабочих расходов счётчика от 13 м3/ч до 1000 м3/ч.
• Диапазон измерений Qmin/Qmax: 1:20 (1:30) (1:50) до 1:80 —  в зависимости от рабочего давления (см.ниже таблицу 1)
• Относительная влажность воздуха до 95%
• Перепад давления на счётчике при Qmax равном 25 м³/ч — не более 55 Па

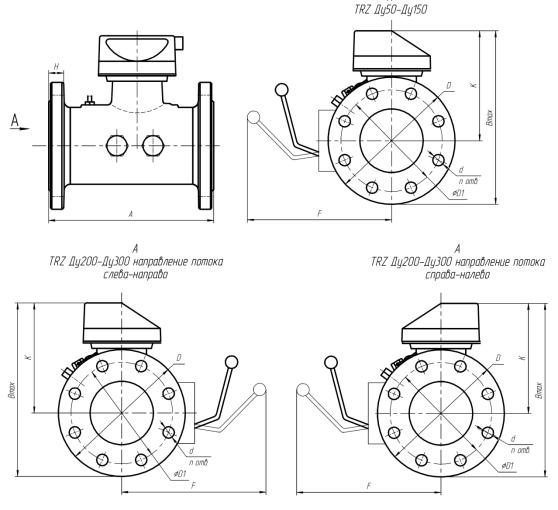

• Размеры счётчика в мм (см.ниже таблица 2)
• Масса —  Ду150 1,6МПа-55кг/10МПа- 110кг

• Диапазон температур окружающей среды: от минус 40 оС до плюс 70 оС.
• Диапазон температур измеряемой среды: от минус 30 оС до плюс 60 оС.
• Степень защиты счетчика от внешних воздействий: IP65 по ГОСТ14254.
• Корпус счетчика выдерживает испытания на прочность давлением: TRZ Ру16 – 2,4 МПа (24 кГс/см2), TRZ Ру63 – 9,5 МПа (95 кГс/см2), TRZ Ру100 – 15 МПа (150 кГс/см2) и на герметичность давлением воздуха: TRZ Ру16 – 1,6 МПа (16 кГс/см2), TRZ Ру63 – 6,3 МПа (63 кГс/см2), TRZ Ру100 – 10 МПа (100 кГс/см2).
• Цена полного оборота ролика младшего разряда счетного механизма в зависимости от счетчика: TRZ 400 Ду100/150 – 1 м3
• Средний срок службы счетчика – не менее 12 лет.
• Интервал между поверками   10 лет

Поверка и ремонт.

• Наша компания делает периодическую поверку, сервисный ремонт любой сложности счетчиков trz G250 Ду80/100 исключительно в лабораторных условиях с соблюдением всех установленных норм и правил, наши специалисты проконсультируют по техническим и ценовым вопросам.
• Оказывает услуги по оформлению дубликата паспорта на trz g650
