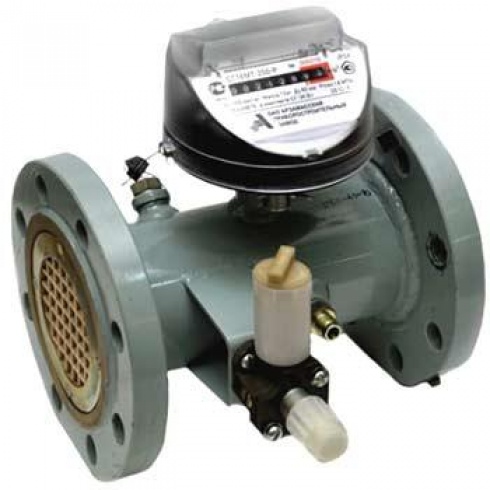

Турбинный счетчик газа СГ 16МТ-650-Р2 ДУ100 (В ДИАПАЗОНЕ 1:20 Qmin-32,5м3/ч ) Qmax-650м3/ч

(Старая маркировка счетчика СГ16МТ-650-40-С-2 ТУ 4213-001-07513518-02")

В наличии! Цены ниже заводских!!!!!! Отсрочка платежа.

КУПИТЬ  Счетчик газа СГ 16МТ-650-Р2 ДУ100 (1:20)

Счетчик газа СГ 16 МТ‑650 Р2 ( 1:20) Ду100 расшифровка маркировки:

• тип—СГ
• символа 16, обозначающего максимальное значение давления измеряемой среды 1,6 МПа (16 кгс/см2 )
• символа МТ (модернизированный счетный редуктор)
• цифра 650 максимального значения объемного расхода Qmax-650м3/ч
• символ Р2, обозначает расширение диапазона измерения (1:20)  Qmin-32,5м3/ч

Что бы высчитать Qmin на счетчике, нужно Qmax разделить на расширение счетчика, например:

СГ 16 МТ‑650 Р2 расширение 1:20, максимальный расход ( Qmax)=650м3/ч, значит мы 650 : 20 = 32,5м3/ч Qmin.

Конструкция

Назначение счетчика

• Счетчик предназначен для измерения объема неагрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа по ГОСТ5542-2014, попутного газа с парциальным давлением сероводорода не более 0,01 МПа и других неагрессивных газов (в том числе воздуха, азота) плотностью не менее 0,67 кг/м3 при плавно меняющихся его потоках и рабочей температуре от минус 20 до плюс 50 °С.
• ВНИМАНИЕ! ВО ИЗБЕЖАНИЕ ВЗРЫВА КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ СЧЕТЧИК ДЛЯ УЧЕТА ГАЗООБРАЗНОГО КИСЛОРОДА!
• ВНИМАНИЕ! ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ СЧЕТЧИКА ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ СЧЕТЧИКА, ЕСЛИ ПЕРЕД НИМ В ТРУБОПРОВОДЕ НЕ УСТАНОВЛЕН ФИЛЬТР.
• Счетчик  СГ 16 МТ‑650 Р2 может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз.

Длина прямолинейных участков трубопровода должна быть не менее:

• при слабых возмущениях (отвод, колено, диффузор) 2 ду перед счетчиком и 1 Ду после счетчика;
• при сильных возмущениях (регулятор давления, двойной изгиб трубы в разных плоскостях) 5 Ду перед счетчиком и 3 Ду после счетчика.

При установке перед счетчиком стабилизатора потока газа  дополнительные прямые участки перед СПГ и после счетчика не требуются.

Характеристики

• По габаритно-присоединительным размерам счетчики СГ16МТ-650 Р2 полностью заменяют все ранее выпускавшиеся счетчики типа СГ 16, СГ 16М.
• Счетчик выпускается для эксплуатации при температуре окружающей среды от минус 40 до плюс 70 °С. Вид климатического исполнения счетчика УХЛ3 по ГОСТ 15150‑69. Степень защиты корпуса от внешних воздействий IP54 по ГОСТ 14254‑2015.
• Средний срок службы счетчика - 12 лет.
• Назначенный срок службы датчика импульсов низкочастотного – 10 лет.
• Гарантийный срок 24 месяца
• Счетчик соответствует ГОСТ 28724-90.
• Количество импульсов, соответствующих прохождению 1 м3 составляет 10 имп/м3-для СГ16МТ-650-Р2 .
• На счетчиках СГ16МТ- 650-Р2 Ду100, снаружи на корпусе счетчика установлен масляный насос  с маслопроводом  для подачи смазки к подшипникам турбинки при периодическом обслуживании счетчика в эксплуатации.В масляный насос смазка заливается из емкости, входящей в комплект поставки. В магнитной муфте применены подшипники закрытого типа с заложенной в них консистентной смазкой, обеспечивающей надежную работу подшипников в течение 12 лет без дополнительной смазки.
• Допускается применять масло ВМГЗ, Gazpromneft Hydraulic HVLP-15, «Addinol Arctic Fluid 5606»; «Addinol Hudraulikol HLPD10»; Масло Shell Morlina S2 BL 10; МВП  ГОСТ 1805‑76, или масло другой марки с вязкостью 14 - 33 мм2/с (14 - 33 сСт) при температуре плюс 20 ºС, с температурой застывания не выше минус 60 ºС, с температурой вспышки не менее плюс 130 ºС, с отсутствием механических примесей.
• Счетчик имеет механический цифровой 8-ми разрядный счетный механизм для учета объема газа при рабочих условиях. Цена деления младшего разряда счетного механизма для исполнений СГ16МТ‑65-Р– СГ16МТ‑650-Р(Б), СГ75МТ‑250-Р – СГ75МТ‑650-Р составляет 0,01 м3.

Работа счетчика совместно с электронными корректорами ЕК270, ТС220

• Счетчик может быть использован совместно с внешним устройством электронной коррекции измеряемого объема по температуре и давлению измеряемого газа электронным корректором ЕК270, ТС220. Информация об объеме передается на электронный корректор посредством низкочастотного датчика импульсов, входящего в состав счетчика
• Счетчик  СГ 16 МТ‑650 Р2 + корректор ЕК270 получают измерительный комплекс СГ-ЭКВз-Т1-650/1,6
• Счетчик  СГ 16 МТ‑650 Р2 + корректор ТС220 получают измерительный комплекс СГ-ТК-Т1-650/1,6

Межповерочный интервал счетчика – 8 лет.
