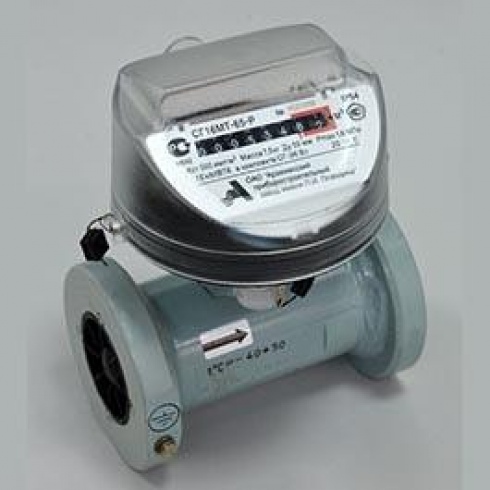

Турбинный счетчик газа СГ-16МТ-65-Р ДУ50 (В ДИАПАЗОНЕ 1:10 Qmin-6,5м³/ч ) Qmax-65м3/ч

В наличии! Цены ниже заводских!!!!!! Отсрочка платежа.

КУПИТЬ  СГ-16МТ-65-Р ДУ50 (1:10)

Счетчик газа СГ 16 МТ‑65Р ( 1:10) расшифровка маркировки:

• тип—СГ,
• символа 16, обозначающего максимальное значение давления измеряемой среды 1,6 МПа (16 кгс/см2 )
• символа МТ (модернизированный счетный редуктор)
• цифра 65 максимального значения объемного расхода Qmax=65
• символа Р, обозначающего расширенный диапазон измерения (1:10)  Qmin-6,5м³/ч

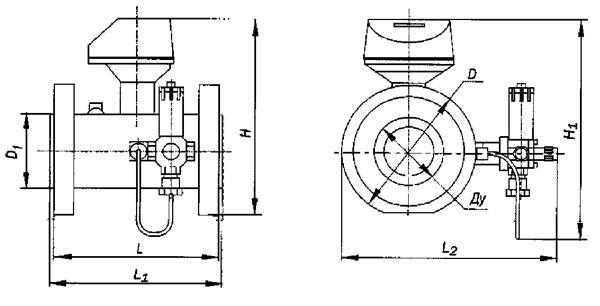

Конструкция

Назначение счетчика

• Счетчик предназначен для измерения объема неагрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа по ГОСТ5542-2014, попутного газа с парциальным давлением сероводорода не более 0,01 МПа и других неагрессивных газов (в том числе воздуха, азота) плотностью не менее 0,67 кг/м³ при плавно меняющихся его потоках и рабочей температуре от минус 20 до плюс 50 °С.
• ВНИМАНИЕ! ВО ИЗБЕЖАНИЕ ВЗРЫВА КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ СЧЕТЧИК ДЛЯ УЧЕТА ГАЗООБРАЗНОГО КИСЛОРОДА!
• ВНИМАНИЕ! ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ СЧЕТЧИКА ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ СЧЕТЧИКА, ЕСЛИ ПЕРЕД НИМ В ТРУБОПРОВОДЕ НЕ УСТАНОВЛЕН ФИЛЬТР.
• Счетчик  СГ 16 МТ‑65Р может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз.

Характеристики

• По габаритно-присоединительным размерам счетчики СГ16МТ-Р полностью заменяют все ранее выпускавшиеся счетчики типа СГ.
• Счетчик предназначен для длительного режима работы.
• Средний срок службы счетчика - 12 лет.
• Назначенный срок службы датчика импульсов низкочастотного – 10 лет.
• Количество импульсов, соответствующих прохождению 1 м³ составляет 10 имп/м³-для СГ16МТ-65-Р .
• На счетчиках СГ16МТ- 65-Р,  масляный насос не устанавливается, т.к. это исполнение счетчиков оснащено подшипниками только закрытого типа. В магнитной муфте применены подшипники закрытого типа с заложенной в них консистентной смазкой, обеспечивающей надежную работу подшипников в течение 12 лет без дополнительной смазки.
• Допускается применять масло ВМГЗ, Gazpromneft Hydraulic HVLP-15, «Addinol Arctic Fluid 5606»; «Addinol Hudraulikol HLPD10»; Масло Shell Morlina S2 BL 10; МВП  ГОСТ 1805‑76, или масло другой марки с вязкостью 14 - 33 мм²/с (14 - 33 сСт) при температуре плюс 20 ºС, с температурой застывания не выше минус 60 ºС, с температурой вспышки не менее плюс 130 ºС, с отсутствием механических примесей.

Работа счетчика совместно с электронными корректорами ЕК270, ТС220

• Счетчик может быть использован совместно с внешним устройством электронной коррекции измеряемого объема по температуре и давлению измеряемого газа электронным корректором ЕК270. Информация об объеме передается на электронный корректор посредством датчика импульсов, входящего в состав счетчика
• Счетчик  СГ 16 МТ‑65Р + корректор ЕК270 получают измерительный комплекс СГ-ЭКВз-Т1-65/1,6
• Счетчик  СГ 16 МТ‑65Р + корректор ТС220 получают измерительный комплекс СГ-ТК-Т1-65/1,6

Межповерочный интервал счетчика – 8 лет.

Поверка и ремонт.

ООО «ГазТеплоПрибор»   делает периодическую поверку, сервисный ремонт любой сложности счетчика газа  СГ 16 МТ‑65Р исключительно в лабораторных условиях с соблюдением всех установленных норм и правил.

Эл.почта: apribor76@mail.ru сот.тел. 89063657152  Viber, WhatsApp   тел/факс+7 (83147) 73655

Монтаж комплекса в трубопровод.

• При монтаже счетчика СГ 16 МТ‑65Р рекомендуется применять  фланец стальной плоский Ду 50мм Ру16-25 тип 1 исп. B. ГОСТ 33259-2015. с прокладками ПМБ.

• шпильки по ГОСТ 10494‑80 из стали 35Х;

• гайки по ГОСТ 10495‑80 из стали 35Х.

Упаковка

Счетчик транспортируется в деревянных ящиках типа III-I ГОСТ 2991‑85, в ящиках типа III или VI ГОСТ 5959-80.

В ящик со стороны крышки должен быть вложен упаковочный лист, содержащий сведения:

• товарный знак предприятия-изготовителя.
• условное обозначение счетчика.
• количество счетчиков.
• дата упаковки.
• подпись или штамп ответственного за упаковку, штамп ОТК.
• эксплуатационная документация и масленка со смазкой Масло Shell Morlina S2 BL 10 помещена в чехол из полиэтиленовой пленки.
• документация упакована в полиэтиленовый чехол, со счетчиком.
• в ящике упакованные монтажные комплекты .
