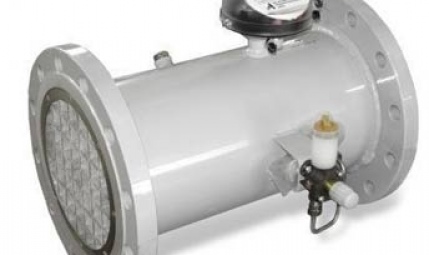

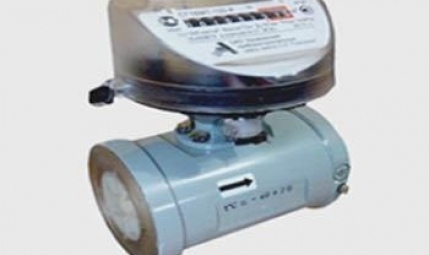

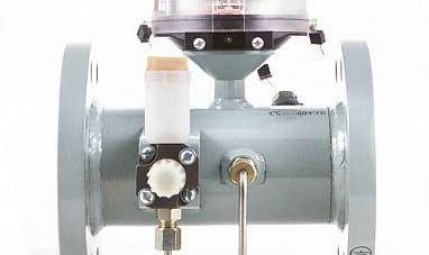

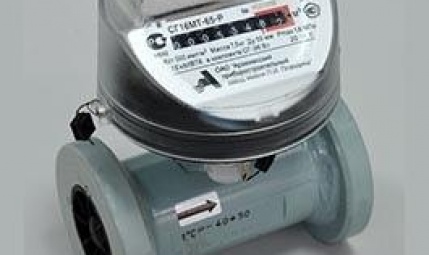

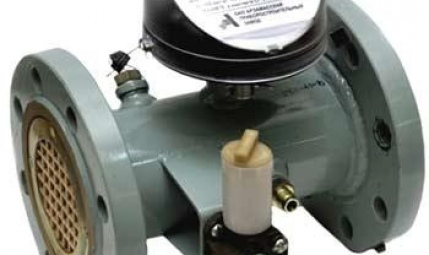

СГ 16МТ счетчики газа турбинные, расширение Р2 (1:20) Р3 (1:25) Р4 (1:30)
СГ16МТ-Р, предназначены для измерения объема плавноменяющихсяпотоков очищенных неагрессивных одно- и многокомпонентных газов (природный газ, попутный газ с парциальным давлением сероводорода не более 0,01 МПа, воздух, азот, аргон и др. с плотностью при нормальных условиях не менее 0,67 кг/м3) при использовании их в установках промышленных и коммунальных предприятий и для учета при коммерческих операциях. Счетчик может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз. Перед счетчиком необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).
По габаритно-присоединительным размерам счетчики СГ16МТ-Р, полностью заменяют все ранее выпускавшиеся счетчики газа СГ16,СГ16М
Благодаря усовершенствованной конструкции счетчиков нового поколения увеличился диапазон измерения счетчиков до 1:30 и улучшились метрологические характеристики, — диапазон измерения расхода с погрешностью ± 1% увеличился с диапазона 1:5 до 1:20. При этом длина прямолинейных участков до и после счетчика уменьшилась.
Счетчики газа СГ16МТ-Р, имеют низкочастотный выход (герконовый контакт), который позволяет подключать его к искробезопасной цепи электронного корректора.
Количество импульсов «НЧ» выхода, соответствующее прохождению через счетчик 1 м3 газа:
- 10 имп./м3 — для СГ16МТ-100Р —СГ16МТ-160Р - СГ16МТ-250 Р - СГ16МТ-400Р - СГ16МТ-650Р
- 1 имп./м3 — для СГ16МТ-800Р —СГ16МТ-1000Р - СГ16МТ-1600 Р - СГ16МТ-2500Р - СГ16МТ-4000Р
