RABO G16, RABO G25, RABO G40, RABO G65, RABO G100, RABO G160, RABO G250, RABO G400
|
Нажмите на интересующий Вас счетчик что бы узнать цену и характеристики: |
Наши специалисты готовы помочь в подборе, поверке и ремонту счетчиков газа RABO обращайтесь по: Эл.почте: apribor76@mail.ru сот.тел. 89063657152 Viber, WhatsApp тел/факс+7 (83147) 73655
Документация |
Доставка : СДЭК , Энергия , Деловые Линии, ПЭК, Байкал Сервис
Производство: Россия, ООО «ЭЛЬСТЕР Газэлектроника» г. Арзамас

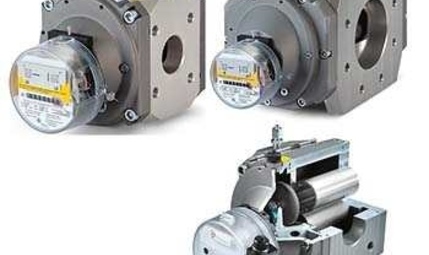

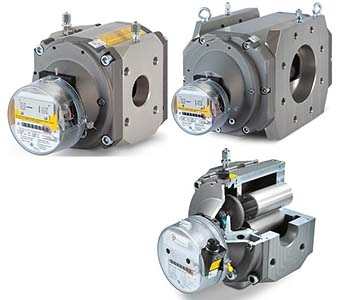

Ротационный счетчик газа RABO производится по лицензии фирмы «Эльстер ГмбХ», Германия.
Счетчик газа ротационный rabo применяются для измерения объема очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ 5542-2014, пропан, воздух, азот, инертные и другие газы.
Внимание! Для учета КИСЛОРОДА и ВОДОРОДА использование счетчика запрещено!
Счетчик состоит из следующих основных частей:
- корпус
- крышка задняя и основание с подшипниками
- крышка передняя
- два ротора, синхронно вращающихся в противоположных направлениях за счет зубчатых колес синхронизатора
- многоступенчатый редуктор
- магнитная муфта
- 8-ми разрядный роликовый счетный механизм.
Детали счетчика, соприкасающиеся с рабочей средой, изготовлены из алюминиевого сплава и имеют специальное антикоррозионное покрытие. Корпус, два ротора и основание и задняя крышка образуют измерительную камеру счетчика
Счетчик применим для работы с электронными корректорами объёма газа EK260, ЕК270, ЕК280, ЕК290, ТС210, ТС215, ТС220, ВКГ-3Т
Счетчики рабо в комплекте с корректорами ЕК 270 или ЕК 280,ЕК 290 образуют измерительный комплекс СГ-ЭКВз-Р;
- СГ-ЭК-Р-25/1,6; СГ-ЭК-Р-40/1,6; СГ-ЭК-Р-65/1,6; СГ-ЭК-Р-100/1,6; СГ-ЭК-Р-160/1,6; СГ-ЭК-Р-250/1,6; СГ-ЭК-Р-400/1,6; СГ-ЭК-Р-650/1,6
Счетчики RABO с электронным корректором ТС220 (ТС 210; ТС215 сняты с производства) образуют измерительный комплекс СГ-ТК-Р;
- СГ-ТК-Р-25; СГ-ТК-Р-40; СГ-ТК-Р-65; СГ-ТК-Р-100; СГ-ТК-Р-160; СГ-ТК-Р-250; СГ-ТК-Р-400; СГ-ТК-Р-650
Основные характеристики газовых счетчиков RABO
Счетчик RABO по своим метрологическим, техническим и эксплуатационным характеристикам полностью удовлетворяет требованиям, предъявляемым к ротационным счетчикам газа ГОСТ Р 8.740 — 2011
- относительная влажность воздуха до 98%;
- средний срок службы 12 лет;
- средняя наработка на отказ 100000 ч;
- степень защиты счётчика от проникновения пыли и воды – IP67 по ГОСТ14254;
- материал корпуса счётчика – алюминиевый сплав.
- интервал между поверками 5 лет;
ООО «ГазТеплоПрибор» делает периодическую поверку, сервисный ремонт любой сложности счетчиков газа РАБО исключительно в лабораторных условиях с соблюдением всех установленных норм и правил, наши специалисты проконсультируют по техническим и ценовым вопросам.
- Эл.почта: apribor76@mail.ru сот.тел. 89063657152 Viber, WhatsApp тел/факс+7 (83147) 73655
Отличительные особенности
- Высокая точность измерения (исполнение 2У);
- Низкий порог чувствительности по расходу;
- Пониженная чувствительность к пневмоудару;
- Монтаж на горизонтальных и вертикальных участках газопровода;
- Применение счетчика для направлений потока газа слева - направо или справа – налево;
- Широкий диапазон измерения (до 1:250);
- Отсутствие требований к длине прямолинейных участков трубопровода;
- Низкая потеря давления на счетчике;
- Возможность работы с электронными корректорами ТС220, ЕК270, ЕК280, ЕК290
- Наличие исполнений с улучшенными метрологическими характеристиками;
- Возможность установки НЧ, СЧ и ВЧ датчиков импульсов;
- Оптимизированный процесс технического обслуживания счетчика в процессе эксплуатации.
Основные технические характеристики счетчиков RABO приведены в таблицах
|
Типо- размер |
Условный проход Ду, мм |
Qmax, 3 м /ч |
Диапазон рабочих расходов Qmin/ Qmax |
Перепад давления при Qmax, Па |
|||||||||||
|
1:250 |
1:200 |
1:160 |
1:130 |
1:100 |
1:80 |
1:65 |
1:50 |
1:30 |
1:20 |
||||||
|
Qmin, м3 /ч |
|||||||||||||||
|
RABO G16 |
50 |
25 |
|
|
|
|
|
|
|
0.5 |
0.8 |
1.3 |
55 |
||
|
RABO G25 |
50 |
40 |
|
|
|
|
|
0,5 |
0,6 |
0,8 |
1.3 |
2 .0 |
80 |
||
|
RABO G40 |
50 |
65 |
|
|
|
0,5 |
0,6 |
0,8 |
1.0 |
1,3 |
2.0 |
3.0 |
230 |
||
|
RABO G65 |
50 |
100 |
0.4 |
0.5 |
0.6 |
0.8 |
1.0 |
1.3 |
1.6 |
2.0 |
3.0 |
5.0 |
540 |
||
|
RABO G100 |
80 |
160 |
0.6 |
0.8 |
1.0 |
1.3 |
1.6 |
2.0 |
2.5 |
3.0 |
5.0 |
8.0 |
425 |
||
|
RABO G160 |
80 |
250 |
1.0 |
1.3 |
1.6 |
2.0 |
2.5 |
3.0 |
4.0 |
5.0 |
8.0 |
13.0 |
575 |
||
|
RABO G250 |
100 |
400 |
1.6 |
2.0 |
2.5 |
3.0 |
4.0 |
5.0 |
6.0 |
8.0 |
13.0 |
20.0 |
810 |
||
|
RABO G400 |
100 |
650 |
2,5 |
3 |
4 |
5 |
6.5 |
8 |
10 |
13 |
22 |
32 |
1700 |
||
|
RABO G400 |
150 |
650 |
2.5 |
3 |
4 |
5 |
6.5 |
8 |
10 |
13 |
22 |
32 |
1700 |
||
|
Наименование параметра |
Типоразмер счетчика |
|||||||
|
RABO G16 |
RABO G25 |
RABO G40 |
RABO G65 |
RABO G100 |
RABO G160 |
RABO G250 |
RABO G400 |
|
|
Порог чувствительности, м3/ч |
0,03 |
0,03 |
0,03 |
0,03 |
0,05 |
0,1 |
0,2 |
0,4 |
|
Емкость счетного механизма, м3 |
10-6 |
10-6 |
1-60 |
10-6 |
10-7 |
10-7 |
10-7 |
10-7 |
|
Объем измерительной камеры, дм3 |
0,87 |
0,87 |
0,87 |
0,87 |
1,61 |
2,99 |
3,7 |
4,5 |
|
Цена деления ролика младшего разряда, м3 |
0.002 |
0.02 |
||||||
|
Цена оборота ролика младшего разряда, м3 |
0.1 |
1
|
||||||
