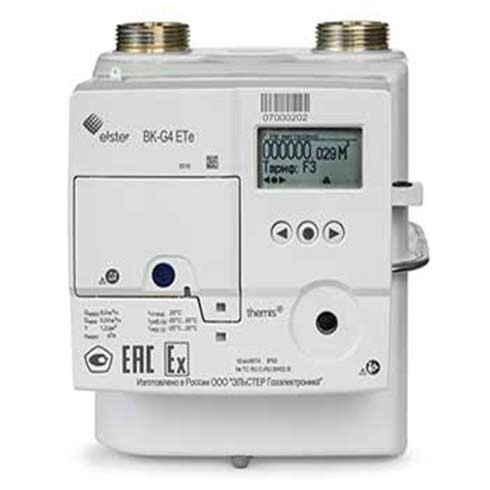

Диафрагменный счетчик газа ВК-G4 ЕТе themis v1.2 левый, с электронным индексом, температурной компенсацией, встроенным GPRS-модемом, оптическим интерфейсом, запорным клапаном.
Наши специалисты помогут в покупке, подборе, срочно изготовят, произведут ремонт и поверку, выпишут дубликаты паспортов, счетчика газа ВК-G4 ЕТе themis обращайтесь по: Эл.почте: apribor76@mail.ru сот.тел. 89063657152 Viber, WhatsApp тел/факс+7 (83147) 7365. Цена 14000 руб.
Диафрагменный счетчик газа ВК-G4 ЕТе themis. В НАЛИЧИИ.
Производитель: Россия г. Арзамас ООО «ЭЛЬСТЕР Газэлектроника»
Доставка : СДЭК , Энергия , Деловые Линии, ПЭК, Байкал Сервис
Документация
Получить консультацию : Эл.почта apribor76@mail.ru сот.тел. 89063657152 Viber, WhatsApp, по бесплатному номеру 8-800-101-99-67
Назначение и область применения
- Счетчики газа объемные диафрагменные ВК-G4 ETe с электронным индексом предназначены для измерений объема газа, приведенного к температуре 20 °С и приведения к стандартным условиям по ГОСТ 2939 с учетом подстановочных значений давления и коэффициента сжимаемости.
- Область применения – учёт объёма потребляемого газа в частных домах, оборудованных газовыми плитами, газовыми нагревательными колонками, водонагревательными котлами, и в других сферах деятельности, требующих учёта потребляемого газа.
- Счетчики являются взрывозащищенными, соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывозащищенных средах».
Устройство и принцип работы.
- Счетчик состоит из металлического корпуса, измерительного механизма диафрагменного типа (первичного преобразователя объемного расхода) и электронного индекса.
- Принцип действия основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембран, образующих измерительные камеры. Поступательное движение мембран через редуктор преобразуется во вращательное движение, передаваемое электронному индексу.
- Электронный индекс снабжён точечным матричным дисплеем, термопреобразователем сопротивления, электронным блоком коррекции, встроенными элементами питания в кол-ве 2 шт., GPRS модемом и оптическим интерфейсом. Электронный индекс осуществляет коррекцию объема газа, прошедшего через счетик, по температуре с учетом условно-постоянных подстановочного значения давления.
- Электронный индекс снабжён ЖК-дисплеем, содержит 9 цифровых разрядов, в том числе 3 десятичных разряда и обеспечивает индикацию измеряемого объёма газа в кубических метрах.
- Счетчик снабжен устройством, препятствующим измерению обратного потока газа.
- Счетчики выпускаются с левым направлением потока газа.
- Интервал между поверками – 8 лет. По истечении межповерочного интервала счётчик должен быть поверен.
Поверка и ремонт.
- Наша компания делает периодическую поверку, сервисный ремонт любой сложности счетчика газа ВК-G4 ЕТе themis исключительно в лабораторных условиях с соблюдением всех установленных норм и правил, наши специалисты проконсультируют по техническим и ценовым вопросам.
- Оказывает услуги по оформлению дубликата паспорта на счетчик газа ВК-G4 ЕТе themis
Основные параметры и характеристики
| Характеристика | Типоразмер счетчика |
| BK-G4 ETe | |
| Минимальный расход (Qмин.), м3/ч | 0,04 |
| Номинальный расход (Qном.), м3/ч | 4 |
| Максимальный расход (Qмакс.), м3/ч | 6 |
| Циклический объем, дм3 | 1,2 |
| Габаритные размеры, мм, не более | 195х215х175 |
| Расстояние между осями присоединительных штуцеров, мм | 110 |
| Масса, кг, не более | 2,6 |
| Порог чувствительности, м3/ч | 0,008 |
| Максимальное избыточное рабочее давление, кПа | 10 |
| Максимально допустимое избыточное давление внутри корпуса счетчика без встроенного запорного клапана, кПа | 50 |
| Максимально допустимое избыточное давление внутри корпуса счетчика с встроенным запорным клапаном, кПа | 15 |
| Потеря давления при расходе Qмин, Па не более | 70 |
| Потеря давления при расходе Qмакс, Па не более | 200 (250*) |
| Диапазон температур измеряемой среды, °С | от минус 25 до плюс 55 |
|
Пределы допускаемой относительной погрешности при измерении объ-ема газа, приведенного к температуре 20 °С, %, не более: при Qмин≤ Q < 0,1 Qном 0,1 Qном. ≤ Q ≤ Qмакс. |
±3 ±1,5 |
| Изменение относительной погрешности, вызванное отклонением тем-пературы измеряемой среды от границы диапазона от плюс 15 °С до плюс 25 °С на каждые 10 °С, %, не более | ±0,4 |
| Цена деления младшего разряда электронного индекса, м3 | 0,001 |
| Емкость электронного индекса, м3 | 999999,999 |
| Присоединительная резьба, дюйм | 1 1/4 |
| Наработка на отказ, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 15 |
| Тип элементов питания электронного индекса | SL-2880/A / ER34615C |
| Количество элементов питания, шт. | 2 (1 элемент заменяемый) |
| Напряжение питания (максимальное напряжение), В | 3,9 |
| Емкость элемента питания, А∙ч | 19 |
* – для счетчика с встроенным запорным клапаном.

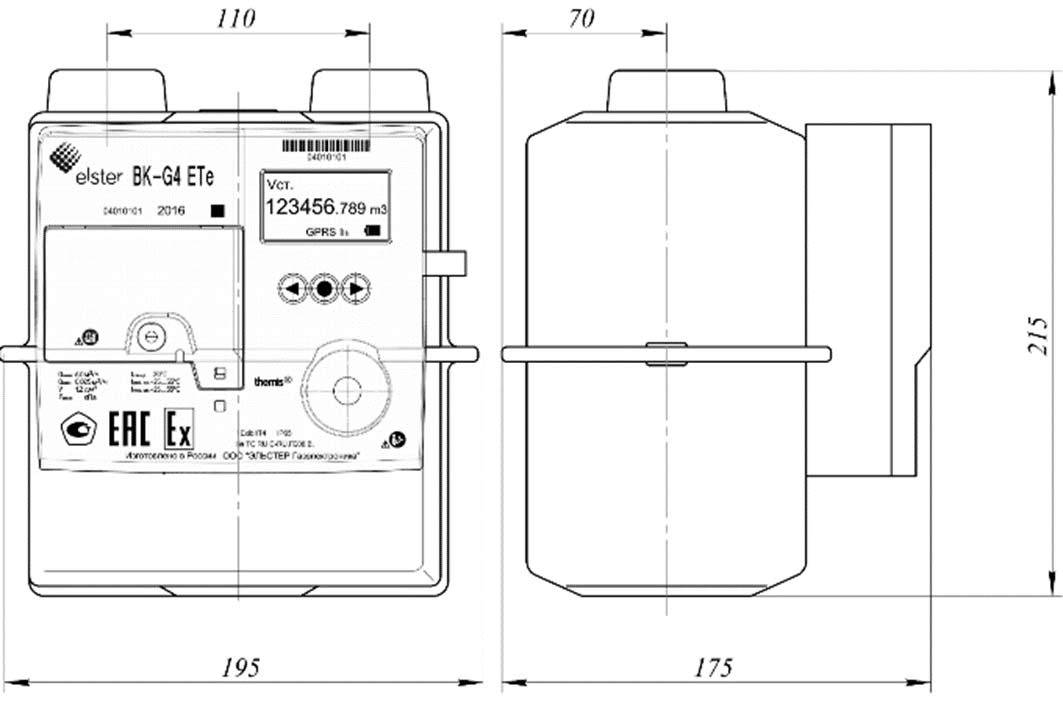

Габаритные и присоединительные размеры для счетчика BK-G4 ETe
