Производитель:«ELSTER GmbH» Германия и фирма «ELSTER s.r.o.» Словакия

Доставка : СДЭК , Энергия , Деловые Линии, ПЭК, Байкал сервис

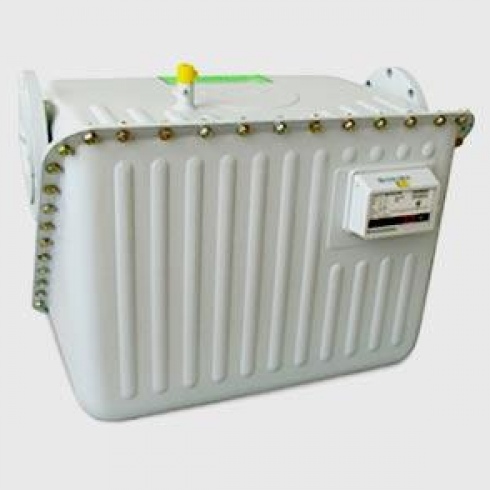

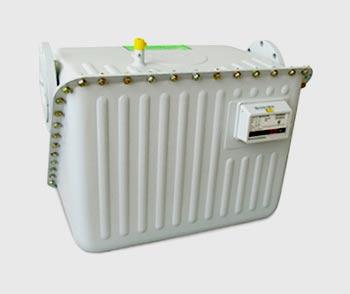

Купить диафрагменный счётчик газа BK-G40, Ду80, Qmax-65м3/ч объёмом камеры V 18дм³ левый.

Для монтажа в трубопровод счётчика газа BK-G40, Ду80, используется Фланец стальной плоский Ду 80мм Ру16-25 тип 1 исп. B. ГОСТ 33259-2015. с прокладками ПМБ.

 Область применения:

Назначение: Счётчики предназначены для коммерческого учёта количества потребляемого газа.
Измеряемая среда: природный газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы.
Область применения: в коммунальном, бытовом хозяйстве и на предприя-тиях различных отраслей промышленности и в других сферах деятельности чело-века, требующих учёта потребляемого газа.

Устройство и принцип работы

• Счётчик bk g40 состоит из герметичного корпуса с встроенным блоком из измери-тельных механизмов и отсчётного устройства. Каждый измерительный механизм состоит из камер со встроенными подвижными диафрагмами. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во враща-тельное, которое через муфту передаётся отсчётному устройству. Присоединение к трубопроводу фланцевое, с горизонтальным подводом и отводом газа.

Для дистанционной передачи информации к счётчику ВК может быть присоединён низкочастотный Датчик импульсов IN -Z61, срабатывающий от магнитной вставки, встроенной в младший разряд отсчётного механизма.

Счётчик газа BK-G40 + ТС220  (ранее ТС210 и ТС215 сняты с производства) образуют измерительный комплекс СГ-ТК-Д 65, Ду80

Диапазон рабочих расходов: ВК-G40       0,4 – 65 м³/ч.
Погрешность измерения:
Допустимая относительная погрешность
в диапазоне расходов: Qмин. ≤ Q < 0,1 Q ном. ± 3 %;
в диапазоне расходов 0,1 Q ном. ≤ Q ≤ Qмакс. ± 1,5 %
Порог чувствительности:
0,02 м³/ч
Рабочее давление:
50 кПа
Максимально допустимое давление внутри корпуса:
50 кПа
Потеря давления:
менее 300 Па
Диапазон температуры рабочей среды:
от минус 25 С° до плюс 40 С°
Диапазон температуры окружающей среды:
от минус 40 С° до плюс 55 С°

Межповерочный интервал: 10 лет
Средний срок службы: не менее 24 лет

Поверка и ремонт.

ООО «ГазТеплоПрибор»   делает периодическую поверку, сервисный ремонт любой сложности счётчика газа BK-G40 исключительно в лабораторных условиях с соблюдением всех установленных норм и правил, наши специалисты проконсультируют по техническим и ценовым вопросам.

Изготавливаем копии паспортов в короткий срок на счётчик газа BK-G40
