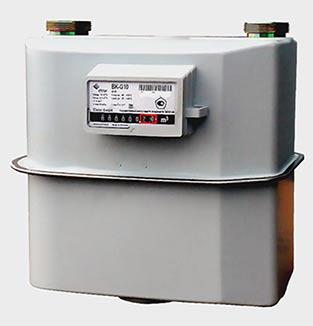

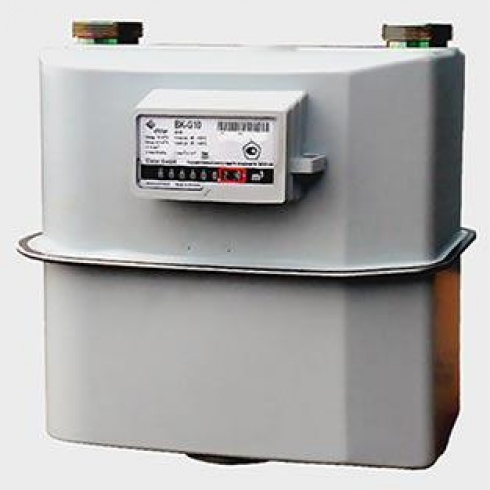

Коммунальный диафрагменный счетчик газа BK-G10 межосевое расстояние 250мм,Qmax-16м3/ч вход газа слева
Производитель: «ELSTER GmbH» Германия
Доставка : СДЭК , Энергия , Деловые Линии, ПЭК, Байкал сервис
Купить Коммунальный диафрагменный счетчик газа BK-G10 А250мм,Qmax-16м3/ч левый.
Для монтажа счетчика газа на трубопровод требуется:
Устройство и принцип работы
- Счётчик газа ВК BK-G10 состоит из герметичного корпуса с встроенным измерительным механизмом, и отсчётного устройства.
- Счётчик оснащён устройством, препятствующем обратному ходу цифровых колёс отсчётного механизма.
- Газовый счётчик BK-G10 не требует специального технического обслуживания, надёжен и предназначен для длительного срока эксплуатации.
Для дистанционной передачи информации к счётчику ВК может быть присоединён низкочастотный Датчик импульсов IN -Z61 (геркон), срабатывающий от магнитной вставки, встроенной в младший разряд отсчётного механизма.
Счётчик газа ВК BK-G10 в комплекте с корректором ТС220 (ранее ТС210 и ТС215 сняты с производства) образуют измерительный комплекс СГ-ТК-Д 16 Ду32
Основные технические характристики счетчиков газа BK-G10
Таблица 1
| Диапазон рабочих расходов ВК-G10 | 0,10 – 16 м³/ч |
| Межосевое расстояние (А) |
250мм |
| Подвод газа |
слева направо |
| Габариты ВК G10 |
смотрите Рисунок 1 |
| Допустимая относительная погрешность |
в диапазоне расходов: Q мин. ≤ Q < 0,1 Q ном. ± 3 % в диапазоне расходов: 0,1 Q ном. ≤ Q ≤ Q макс. ± 1,5 % |
| Порог чувствительности |
0,01 м³/ч для счётчиков ВК-G10, ВК-G16 с циклическими объёмами V 6 дм³ |
| Рабочее давление | 50 кПа |
| Потеря давления |
менее 300 Па для счётчиков ВК-G10. ВК-G16, ВК-G25 |
| Диапазон температуры рабочей среды |
от минус 25 С° до плюс 40 С° |
| Диапазон температуры окружающей среды | от минус 40 С° до плюс 55 С° |
| Межповерочный интервал | 10 лет |
| Средний срок службы | не менее 24 лет |
Габаритно - присоединительные размеры BK-G10
Рисунок 1
| Типоразмер | V, дм³ |
Присоединительная резьба,дюйм |
А | В | С | D | E | *Ду | Направление потока | Масса,кг |
| ВК G10 | 6 | 1¾ |
250 |
320 |
85 |
334 |
218 |
32 |
слева направо |
4,3 |
