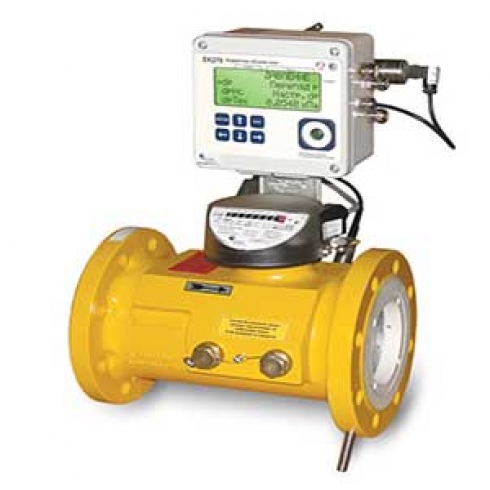

Комплекс для измерения количества газа СГ-ЭК-Вз-Т2-250/1,6 Qmax-250м3/ч Ду 80 (TRZ G160 + ЕК270, ЕК280, ЕК290, ППД)

ППД- Преобразователь перепада давления ( устанавливается по требованию заказчика

 Заказать комплексы на базе корректора ЕК-270 , ЕК-280 счетчика газа  TRZ G160/1.6 Ду80

• Купить или узнать цену СГ-ЭКВз-Т2-0,2-250/1,6 Ду80
• Купить или узнать цену СГ-ЭКВз-Т2-0,5-250/1,6 Ду80
• Купить или узнать цену СГ-ЭКВз-Т2-0,75-250/1,6 Ду80
• Купить или узнать цену СГ-ЭКВз-Т2-1,0-250/1,6 Ду80
• Купить или узнать цену СГ-ЭКВз-Т2-2,0-250/1,6 Ду80

______________________________________________

Консультация по подбору, ремонту, поверке комплекса сг-эк-т-250/1,6 обращайтесь :

Эл.почта: apribor76@mail.ru   сот.тел. 89063657152 Viber, WhatsApp, тел/факс+7 (83147) 7365

______________________________________________

Применение комплекса СГ-ЭК-Вз-Т2-250/1,6  Ду 80  для измерения объема кислорода Н Е Д О П У С Т И М О !!!

Комплекс  можно устанавливать во взрывоопасной зоне.

СОСТАВ измерительного комплекса:

Комплекс СГ-ЭК-Вз-Т2-250/1,6 состоит из составных частей (блоков) (стандартная комплектация):

• Корректора объема газа ЕК-270 или ЕК280
• Счетчика газа TRZ G160 (1:20) Ду80

• (НЧ) Низкочастотного  датчика импульсов  Е1 IN-S10 для передачи информации об измеренном объеме газа и о рабочем расходе газа от механических счетчиков газа к электронным корректорам.
• (ПТ) Преобразователя температуры 500П (Pt500) представляющий собой термометр сопротивления, установленный в защитной гильзе, заполненной теплопроводящей пастой, размещенный в корпусе счетчика газа. Допускается размещение преобразователя температуры в гильзе на участке трубопровода после счетчика газа.
• Преобразователя (датчика) абсолютного или избыточного давления МИДА-ДА-15-Ех встроенный в корпус корректора и с помощью импульсной трубки через двухпозиционный кран соединяется со штуцером отбора давления, расположенным на корпусе счетчика газа либо на трубопроводе.
• 2-х ходового крана входящего в состав измерительного комплекса СГ-ЭК-Вз-Т2-160/1,6  устанавливается для обеспечения проверки преобразователя давления в условиях эксплуатации без демонтажа корректора, а также отключения корректора от счетчика газа.
• Элекпропитание комплекса осуществляется от встроенных элементов SAFT LS33600 в количестве 2 или 4 шт. (определяется при заказе) или от внешнего источника постоянного тока напряжением 9,0 В .

Дополнительно (по требованию заказчика) комплекс СГ-ЭК -Т  комплектуется :

• Высокочастотным датчиком импульсов  A1R, A1S (при использовании необходимо внешнее питание корректора ЕК270)
• Среднечастотным датчиком импульсов R300 (при использовании необходимо внешнее питание корректора ЕК270)
• Преобразователем перепада давления (ППД) соединенный с корректором кабелем. Через вентильный блок и гасители пульсаций  с помощью импульсной трубки преобразователь соединяется со штуцерами отбора давления, расположенными на корпусе счетчика газа либо на трубопроводе. Для работы преобразователя перепада давления внешний источник питания не требуется.Преобразователь перепада давления может быть установлен только в комплексах с максимальным рабочим давлением 1,6 МПа. (По требованию заказчика).
• Дополнительным (ПТ) преобразователем температуры  для контроля, например, температуры окружающей среды. Дополнительный преобразователь температуры может устанавливаться в корпусе корректора ЕК270 или выводиться наружу корпуса. (По требованию заказчика).
• Комплект прямых участков КПУ-СГ-ЭК-Т2-Ду80, отбор р и t на КПУ, подкл. ППД на участках до и после счетчика
• Программным комплексом «СОДЭК® Стандарт™» версия 7.9 и версия 8– ПО «СОДЭК Стандарт»
• Программно-технический комплекс «СОДЭК® Экстра™»
• Фильтром газа ФГ 16-80, ФГ 16-80В, ФГ 16-80-ДПД, ФГ 16-80В-ДПД устанавливается перед комплексами СГ-ЭК-Вз-Т2-250/1,6.
• Комплекс СГ-ЭКВз-Т поставляется в составе пунктов учета и редуцирования газа серий ПУГ,  ПУРДГ
• Кабелем адаптером оптическим КА/О-USB
• Модулем функционального расширения  МР270
• Программно-аппаратный комплекс для считывания данных AS-300.

Монтаж комплекса в трубопровод.

Для монтажа в трубопровод комплекса газа  СГ-ЭК-Вз-Т2-250/1,6  Ду 80, используется Фланец стальной плоский Ду 80мм Ру16-25 тип 1 исп. B. ГОСТ 33259-2015. с прокладками ПМБ.

Основные характеристики

• Максимальное рабочее давление у газового счетчика  TRZ G160 -1,6 Мпа/ 10 Мпа
• Рабочие диапазоны абсолютного давления корректора могут быть 0,08-7,0 Мпа.
• Рабочие расходы Qmin/Qmax  для СГ-ЭК-Вз-Т2-250/1,6 со счетчиком TRZ G160 Ду80: от 5 м3/ч до 250 м3/ч.
• Диапазон измерения температуры рабочей среды комплекса  учета газа СГ-ЭКВз-Т: от −23 °С до +60 °С.
• Температура окружающей среды при которой КОМПЛЕКС УЧЕТА ГАЗА  может работать от −40 °С до +60 °С.
• Диапазон температур, при котором объем газа приводится к стандартным условиям: от −23°С до + 60°С.
• Средний срок службы комплекса СГ-ЭК-Т2 составляет 12 лет с учетом замены комплектующих, имеющих естественный ограниченный срок службы.
• Межповерочный интервал   5 лет

Поверка и ремонт.

•  Наша организация  делает периодическую поверку, сервисный ремонт любой сложности измерительных комплексов газа комплекс СГ-ЭК-Вз-Т2-160/1,6  Ду 80 исключительно в лабораторных условиях с соблюдением всех установленных норм и правил, наши специалисты проконсультируют по техническим и ценовым вопросам.
• Наша компания оказывает услуги по оформлению дубликатов паспортов на сг эк т2 250

Эл.почта: apribor76@mail.ru, сот.тел. 89063657152  Viber, WhatsApp   тел/факс+7 (83147) 7365

Расшифровка обозначений комплекса СГ-ЭК-Вз-Т2-0,2,,,,2,0-250/1,6/10 ППД

• СГ- счетчик газа.
• ЭК- электронный корректор ЕК270,ЕК280,ЕК290.
• Вз- взрывозащищенное исполнение.
• Т2- на базе газового счетчика турбинного TRZ (цифра 2 может не указываться).
• 0.2; 0,5; 0,75; 1,0; 2,0-максимальное значение измеряемого абсолютного  давления (МПа)(преобразователь давления МИДА-ДА-15-Ех установленный в ЕК270 или ЕК280) зависит от давления в месте установки комплекса. (Диапазоны измерения давления (абсолютное давление): от 0,8 до 70 бар (0,08 до 7,0 МПа) 0,08-0,2; 0,1-0,5; 0,15-0,75; 0,2-1,0; 0,4-2,0; 2,2-5,5; 2,8-7,0 [МПа] (0,8-2,0; 1,0-5,0; 1,5-7,5; 2,0-10; 4,0-20; 22-55; 28-70 [бар]

• 250- максимальный измеряемый объемный расход при рабочих условиях (м 3 /ч)  комплекс на базе счетчика газа TRZ G100
• 1.6/10- максимально допустимое рабочее давление (избыточное) для корпуса счетчика газа (1,6 МПа) (10 МПа)
• ППД-Преобразователь перепада давления (по требованию заказчика)
