Комплексы СГ-ЭКВз-Т2-0,2-1000/1,6 ▪ СГ-ЭКВз-Т2-0,5-1000/1,6 ▪ СГ-ЭКВз-Т2-0,75-1000/1,6 ▪ СГ-ЭКВз-Т2-1,0-1000/1,6 ▪ СГ-ЭКВз-Т2-2,0-1000/1,6 (TRZ G650 + ЕК270, ЕК280, ЕК290) Qmax-1000м3/ч для измерения количества газа

Наши специалисты помогут в покупке, подборе, срочно изготовят, произведут ремонт и поверку, выпишут дубликаты паспортов, комплекса СГ-ЭК-Вз-Т2-1000/1,6 Ду 150 обращайтесь по: Эл.почте: apribor76@mail.ru сот.тел. 89063657152 Viber, WhatsApp

Производитель: ООО «ЭЛЬСТЕР Газэлектроника»

Доставка : СДЭК , Энергия , Деловые Линии, ПЭК, Байкал - Сервис

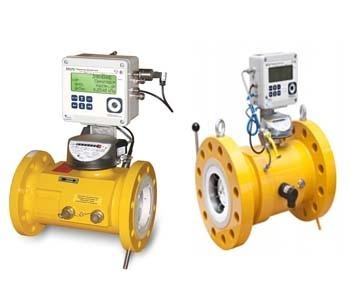

Комплекс учета газа СГ-ЭК-Вз-Т2-1000/1,6 Ду150 Qmax-1000м3/ч

(TRZ G650 +ЕК270, ЕК280, ЕК290, ППД)

ППД- Преобразователь перепада давления ( устанавливается по требованию заказчика)

Заказать комплексы на базе корректора ЕК-270 и счетчика газа TRZ G650

Для заказа комплекса на базе корректора ЕК280 и ЕК290 требуется заполнить карту заказа.

В таблице указаны технические характеристики комплексов исполнения СГ-ЭК-Т1000/1,6 Ду150 с турбинным счетчиком газа trz g650

Таблица 1.

Исполнение комплекса	Максимальные измеряемые давления (абсол.), МПа	Условный проход Ду, мм	Макс. расход Qmax, м3/ч	Минимальный расход, м3/ ч (Диапазон рабочих расходов Qmin:Qmаx)
				Счетчик TRZ исполнения «1»	Счетчик TRZ Исполнения «2», «2У»
					Избыточное давление Ризб. , МПа
					Ризб. <0,3	0,3≤ Ризб. <1	Pизб≥1
СГ-ЭК-Вз-Т-0,2-1000/1,6	0,2	150	1000	50 (1:20) 32 (1:30)*	50 (1:20) 32(1:30)**	-	-
СГ-ЭК-Вз-Т-0,5-1000/1,6	0,5					20 (1:50)
СГ-ЭК-Вз-Т-0,75-1000/1,6	0,75
СГ-ЭК-Вз-Т-1,0-1000/1,6	1,0
СГ-ЭК-Вз-Т-2,0-1000/1,6	1,7						13 (1:80)

Примечания: * - Поставляется по специальному заказу;
** - Поставляется по специальному заказу; не имеет исполнения "2У";
Счетчик TRZ G65 DN50 исполнение "2У" не имеет;
Возможно исполнение СГ-ЭК с максимальным измеряемым абсолютным давлением:
С корректором ЕК270 – до 7.5 МПа
С корректором ЕК280 – до 10 МПа

Габаритные размеры и вес тары комплексов СГ-ЭК-Т, СГ-ТК-Т со счетчиками TRZ

Тип комплекса	Ду, (мм)	Длина, мм	Ширина, мм	Высота,мм	Вес, (кг)
СГ-ЭК-Т– 1000/1,6 СГ-ТК-Т – 1000/1,6	150	635	435	780	71

СГ-ЭК-Вз-Т2-1000/1,6 Ду150 TRZ G650
