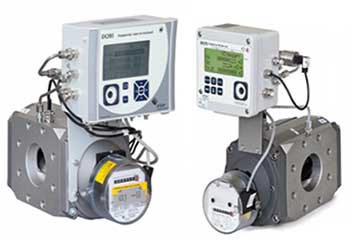

Измерительный комплекс газа СГ-ЭКВз-Р-100/1,6 ДУ 50 (RABO G65+ЕК270,ЕК280) (ППД)

ППД- Преобразователь перепада давления ( устанавливается по требованию заказчика)

Изготовление счетчиков в короткие сроки, цены ниже заводских!!!!!

Производитель: Россия Арзамас ООО «ЭЛЬСТЕР Газэлектроника»

Доставка : СДЭК , Энергия , Деловые Линии,ПЭК

Документация

Заказать комплексы на базе корректора ЕК-270 , ЕК-280 и счетчика газа RABO G65

(кликните на интересующий Вас комплекс, вы попадете в почтовую программу, где вы можете заказать или  задать интересующие вопросы, если есть готовый проект, скиньте его нам)

• Купить СГ-ЭК-Вз-P-0,2-100/1,6  Ду50

• Купить СГ-ЭК-Вз-P-0,5-100/1,6  Ду50

• Купить СГ-ЭК-Вз-P-0,75-100/1,6 Ду50

• Купить СГ-ЭК-Вз-P-0,75-100/1,6 Ду50

• Купить СГ-ЭК-Вз-P-2,0-100/1,6   Ду50


Стандартное расширение входящее в состав комплекса ( 1:30 Qmin=3 м3/ч или 1:20 Qmin=5 м3/ч без.доп.оплаты)

Дополнительное расширение .

• 1:50  Qmin=2 м3/ч
• 1:65  Qmin=1,6 м3/ч
• 1:80 Qmin=1,3 м3/ч
• 1:100 Qmin=1,0 м3/ч
• 1:130 Qmin=0,8 м3/ч
• 1:160 Qmin=0,6 м3/ч
• 1:200 Qmin=0,5 м3/ч
• 1:250 Qmin=0,4 м3/ч

__________________________________________________

Консультация по подбору, ремонту, поверке комплекса сг-эк-р-100/1,6 обращайтесь :

Эл.почта: apribor76@mail.ru  сот.тел. 89063657152 Viber, WhatsApp. тел/факс+7 (83147) 73655

___________________________________________________

Применение комплекса СГ-ЭК для измерения объема кислорода Н Е Д О П У С Т И М О !!!

Комплекс  учета газа СГ-ЭКВЗ-P-100 можно устанавливать во взрывоопасной зоне.

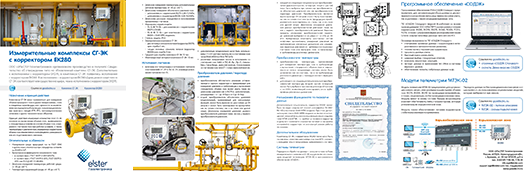

Дополнительная информация по комплексу СГ-ЭК с корректором ЕК280 ( Буклет)

Стандартный состав комплекса:

Комплекс  СГ-ЭКВз-Р-100/1,6 состоит из следующих составных частей - блоков.

        1. Счетчик газа ротационный RABO G65 (расширение стандарт 1:30 Qmin-3.0 м3/ч или 1:20 Qmin-5,0 м3/ч по требованию заказчика).

        2. Корректор объема газа ЕК270 или ЕК280 со встроенным:

• (НЧ) Низкочастотного  датчика импульсов  Е1 IN-S10 для передачи информации об измеренном объеме газа и о рабочем расходе газа от механических счетчиков газа к электронным корректорам.
• Преобразователя температуры 500П (Pt500) представляющий собой термометр сопротивления, установленный в защитной гильзе, заполненной теплопроводящей пастой, размещенный в корпусе счетчика газа. Допускается размещение преобразователя температуры в гильзе на участке трубопровода после счетчика газа.
• Преобразователя (датчика) абсолютного или избыточного давления МИДА-ДА-15-Ех встроенный в корпус корректора и с помощью импульсной трубки через двухпозиционный кран соединяется со штуцером отбора давления, расположенным на корпусе счетчика газа либо на трубопроводе.
• 2-х ходового крана входящего в состав измерительного комплекса сг-эк-вз-р-25/1,6  устанавливается для обеспечения проверки преобразователя давления в условиях эксплуатации без демонтажа корректора, а также отключения корректора от счетчика газа.

Дополнительное оборудование (по требованию заказчика).

• Дополнительный преобразователь температуры 500П (Рt500) для контроля,температуры окружающей среды.
• Преобразователь перепада давления, обеспечивающим контроль за перепадом давления для всех типоразмеров счетчиков ППД (МИДА-ДД-15-ЕХ-Ц)
• Высокочастотный датчик импульсов AIK.
• Датчик импульсов средней частоты  R300.
• Программный комплекс «СОДЭК® Стандарт™» версия 7.9 и версия 8– ПО «СОДЭК Стандарт»
• Программно-технический комплекс «СОДЭК® Экстра™»
• Фильтр газа ФГ 16-50, ФГ 16-50В, ФГ 16-50-ДПД, ФГ 16-50В-ДПД устанавливается перед комплексами СГ-ЭКВз-Р-100/1,6.
• Комплект прямых участков КПУ; КПУ-50/Р.
• Комплекс СГ-ЭК-P-100/1,6 поставляется в составе пунктов учета и редуцирования газа серий ПУГ, ПУРДГ
• Кабель адаптер оптический КА/О-USB
• Модуль функционального расширения  МР270

КОМПЛЕКС УЧЕТА ГАЗА  СГ-ЭКВз-Р-100/1,6 предназначен:

• Для учета объема природного газа по ГОСТ 5542, так же и при коммерческих операциях. Газ  приводится к стандартным условиям, посредством автоматической электронной коррекции, с помощью электронного корректора объема газа ЕК 270 ,коррекция по температуре, давлению и коэффициенту сжимаемости измеряемой среды и показаний счетчика газа RABO G65

Принцип действия СГ-ЭК-Р-100/1,6

Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного счетчиками газа ротационными RABO при рабочих условиях, а также температуры и давлении газа, измеренных корректором объема газа ЕК270, ЕК280, ЕК290 и коэффициента сжимаемости, вычисленного по ГОСТ 30319 или его подстановочного значения.

Основные характеристики

• Максимальное рабочее давление у газового счетчика  RABO G65 -1,6 Мпа.
• Рабочие диапазоны абсолютного давления корректора могут быть 0,08-7,0 Мпа.
• Рабочие расходы Qmin/Qmax с расширен. 1:50;1:65;1:80;1:100;1:130;1:160;1:200;1:250 для СГ-ЭК-Р-100/1,6 со счетчиком RABO G65: от 0,4 м3/ч до 100 м3/ч.
• Диапазон измерения температуры рабочей среды комплекса  учета газа СГ-ЭКВз-P-100/1,6: от −23 °С до +60 °С.
• Температура окружающей среды при которой КОМПЛЕКС УЧЕТА ГАЗА  может работать от −40 °С до +60 °С.
• Диапазон температур, при котором объем газа приводится к стандартным условиям: от −23°С до + 60°С.
• Межповерочный интервал 5 лет.

Поверка и ремонт.

• Наша компания  делает периодическую поверку, сервисный ремонт любой сложности измерительных комплексов газа СГ-ЭКВз-P-100/1,6 исключительно в лабораторных условиях с соблюдением всех установленных норм и правил, наши специалисты проконсультируют по техническим и ценовым вопросам.
• Оказываем услуги по сборке измерительного комплекса  газа сг-эк-р100/1,6 на базе счетчика газа rabo g65 и корректора ЕК270 заказчика, с выпиской паспортов.
• Услуги по оформлению дубликата паспорта на комплексы газа сг эк.

Эл.почта: apribor76@mail.ru сот.тел. 89063657152  Viber, WhatsApp   тел/факс+7 (83147) 73655

Электропитание СГ-ЭКВз-P-100/1,6

• От двух литиевых элементов питания  ls 33600 со сроком службы  5 лет.
• От внешнего источника питания  с функцией барьера искрозащиты БПЭК-02/М,БПЭК-02/МТ с МР270, БПЭК-04/ЕК, БПЭК-04Ех, МТЭК-02 применяются с комплексами СГ-ЭК, размещенными во взрывоопасной зоне.
• БПЭК-04Ех может быть установлен непосредственно во взрывоопасной зоне.
• БПЭК-05 и БПЭК-05/Т с GSM - модемом применяются с комплексами СГ-ЭК, размещенными вне взрывоопасной зоны.

Внимание!!!!

• Все внешние источники питания и доп.оборудования (за исключением коммуникационного модуля БПЭК-04Ех) должны быть установлены вне взрывоопасной зоны.

Комплексы газа на базе других типоразмеров счетчиков RABO.

• СГ-ЭК-Вз-P-25/1,6 ( RABO G16+ЕК270  ЕК280) Ду50
• СГ-ЭКВз-Р-40/1,6  ( RABO G25 +ЕК270,ЕК280) Ду50
• СГ-ЭК-Вз-P-65/1,6 (RABO G 40+ЕК270  ЕК280) Ду50
• СГ-ЭК-Вз-P-100/1,6 (RABO G 65+ЕК270, ЕК280) Ду50
• СГ-ЭК-Вз-P-160/1,6 (RABO G 100+ЕК270 или ЕК280) Ду80
• СГ-ЭК-Вз-Р-250/1.6 (RABO G 160+ЕК270 или ЕК280) Ду80
• СГ-ЭК-Вз-Р-400/1.6 (RABO G 250+ЕК270 или ЕК280) Ду100
• СГ-ЭК-Вз-Р-650/1.6 (RABO G 400+ЕК270 или ЕК280) Ду100мм/150мм
