Кабель-адаптер КА/О-USB

Назначение.

Адаптер предназначен для организации обмена данными между терминальным
устройством (персональным компьютером, переносным компьютером или мобильным
считывающим устройством AS-300), оснащенном портом последовательной передачи данных
RS232, и корректорами (EK260, EK270, TC215, ТС220) и др., оснащенными оптическим последовательным портом, соответствующим
стандарту ГОСТ Р МЭК 61107-2001. Использование адаптера облегчает процесс считывания
данных и параметризации электронных корректоров, т.к. не требует коммутации проводников и
удаления метрологических пломб.

Устройство и принцип работы.

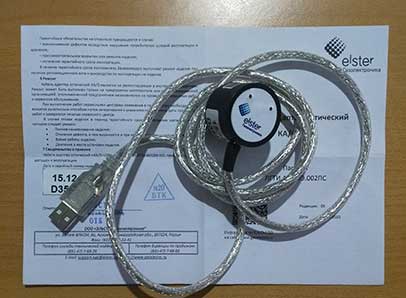

Конструктивно адаптер состоит из корпуса , на
одной из торцевых сторон которого расположен магнит .
На этой же стороне корпуса имеются два отверстия , в
которых установлены инфракрасный излучатель и
фотоприемник. Из корпуса изделия через уплотняющую
втулку  выведен кабель . На другом конце кабеля
установлен 9-ти контактный разъем DB9F-female  для
подключения изделия к последовательному порту RS232
терминального устройства.
Адаптер осуществляет преобразование сигналов
интерфейса RS232 в оптический сигнал в соответствии со
стандартом ГОСТ Р МЭК 61107-2001
