Назначение и область применения

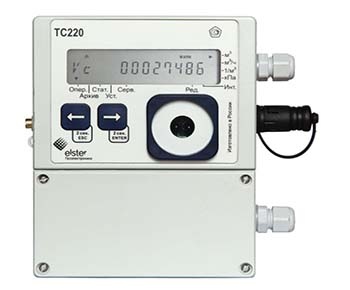

• Корректор ТС220 предназначен для измерения объема природного газа, приведенного к стандартным условиям, в зависимости от: вычисленного объема газа при рабочих условиях, измеренной температуры газа и фиксированных значений давления и коэффициента сжимаемости газа.

Область применения

• совместно со счетчиками газа в промышленных и бытовых узлах коммерческого учета природного газа.

Технические характеристики

• Вид прибора: Системный вычислитель объема с интегрированной памятью данных для регистрации расхода.
• Датчик температуры: Термометр сопротивления 500П (Pt500).

Пределы допускаемой относительной погрешности

• при измерении температуры ± 0,1%;
• при вычислении стандартного объема, с учетом погрешности измерения температуры ± 0,2 %
• Температура окружающей среды: от минус 30оС до плюс 60оС.
• Температура измеряемого газа: от минус 30оС до плюс 60оС.

Напряжение питания

• Внутренний источник: 1 литиевый батарейный модуль 3,6 В. SAFT LS 33600
• Срок службы - не менее 5 лет при номинальных условиях эксплуатации
• время цикла измерения (BP.n1) – 20 сек.;
• время операционного цикла (BP.n2)- 300 сек.;
• период архивации (APX.n) – 1 час;
• количество считываний данных в месяц – 1

Замена элементов питания

• Откройте корпус батарейного отсека.
• Проверьте тип и идентификационный номер устанавливаемого элемента питания. Питание корректора осуществляется только от внутреннего литиевого элемента питания типа LS 33600, (производитель: фирма Saft, U = 3,6 В).
• Совет: Пометьте "старый" элемент питания, например фломастером или с помощью наклейки, перед заменой элементов питания. Это поможет избежать путаницы.
• Как минимум один элемент питания всегда должен быть подключен к разъему. Если этого не обеспечить, то в процессе замены элемента питания может произойти потеря импульсов объема газа, а часы могут отстать.
• Подключите новый элемент питания к свободному разъему параллельно со старым элементом. На разъеме отмечена полярность, чтобы предотвратить неправильное подключение.
• Отсоедините и удалите старый элемент питания.
• Закрепите новый элемент питания с помощью гибкой стяжки.
• Закройте корпус батарейного отсека (убедитесь, что провода не пережаты).
• Через меню “Сервис” – “Емкость батареи питания” (EMK.n) (→ см п. 1.5.5 ЛГТИ 407228.020РЭ) введите начальную емкость элемента питания (это необходимо, даже если значения емкостей совпадают).
• При использовании элемента питания LS 33600, необходимо ввести значение – 16.5 Ач.
• Проверьте эксплуатационный ресурс, вычисленный корректором: в меню "Установки" – "Остаточный срок службы элемента питания" (BAT.R) (→ см. п 1.5.4 ЛГТИ 407228.020РЭ) должно отображаться как минимум 96 месяцев. В противном случае повторите предыдущий шаг.

Замена элемента питания завершена.
ВНИМАНИЕ! Не допускается замена батареи питания на батареи питания другого типа!

Внешний источник:

• Напряжение питания, В 6 – 10
• Ток, не более, мА 50
• Блоки питания и коммуникационные модули МТЭК 03, БПЭК-03, БПЭК-03/Т, БПЭК-04/ТС

Для связи блока питания с температурным корректором тс220 используют:

• Кабель МТЭК-03/БПЭК-03 для подключения блока питания МТЭК-03 и БПЭК-03 /Т к электронному корректору ТС220
• Кабель БПЭК-04 для подключения блока питания БПЭК-04 /ТС к электронному корректору ТС220
