Назначение и область применения.

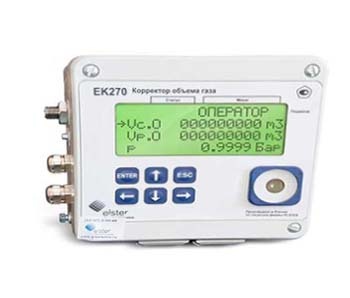

Корректор объема газа ЕК270  предназначен для приведения объема природного газа, прошедшего через счетчик газа, к стандартным условиям (давление газа — 760 мм. рт.ст., температура газа +20°С) в зависимости от измеренных температуры и давления газа и вычисленного коэффициента сжимаемости газа. Область применения – взрывозащищенные корректоры совместно с турбинными, ротационными и диафрагменными счетчиками газа, используются в промышленных установках, магистральных трубопроводах, в системах энергоснабжения для коммерческого учета.

Корректор является взрывозащищенным.

Технические характеристики.

Корректор – это специализированный микропроцессорный прибор с интегрированными преобразователями давления и температуры, предназначенными для измерения параметров газа и приведения объема газа, прошедшего через счетчик газа к стандартным условиям, с памятью для архивации данных и ведения протокола работы, с автономным питанием. Корректор обеспечивает работу совместно со счетчиками (преобразователями объема) газа, имеющими импульсный выходной сигнал, пропорциональный объему газа в рабочих условиях с весом импульса от 0,01 м3 до 100 м3 в диапазоне частот до 8 Гц, либо со счетчиками, имеющими размещенный в счетной голове позиционно-кодирующий механизм (энкодер).

Корректор обеспечивает измерение параметров газа:

– давления в трубопроводе - встроенным преобразователем абсолютного (избыточного) давления.

– температуры газа – встроенным термопреобразователем сопротивления платиновым с номинальной статической характеристикой преобразования (НСХ) 500П (Pt500) по ГОСТ 6651.  Длина 50 мм Æ 4 мм, длина кабеля 1 м (стандартно). Диапазон измеряемой температуры от −30°С до 60°С.

Корректор обеспечивает вычисление коэффициента сжимаемости газа (К) для приведения объема газа, прошедшего через счетчик, к стандартным условиям.

• Корректор обеспечивает работу с преобразователем перепада ППД (разности) давления с цифровым выходным сигналом или с аналоговым выходным сигналом 0,5 – 4,5 В.
• Корректор ЕК270 обеспечивает работу с преобразователем температуры окружающей среды Pt500 (500П). Устанавливается в корпусе корректора или снаружи по требованию заказчика.

Питание корректора осуществляется от встроенных элементов типа SAFT LS33600 в количестве 2 или 4 шт. (определяется при заказе), или от внешнего источника постоянного тока напряжением 9,0 В  10%.

Элементы питания могут быть заменены без нарушения калибровочной пломбы.

Время автономной работы с двумя элементами питания, при стандартном режиме эксплуатации - не менее 5 лет от 4-х 10лет.

Максимальный потребляемый ток - не более 100 мА.

Внешним источником питания служит.

• Блоки питания и коммуникационные модули с функцией барьера искрозащиты БПЭК-02/М, БПЭК-02/МТ с МР270, БПЭК-04/ЕК, БПЭК-04Ех, МТЭК-02
• БПЭК-04Ех может быть установлен непосредственно во взрывоопасной зоне.
• БПЭК-05 и БПЭК-05/Т с GSM - модемом.
•

Диапазон измерения давления газа.

Каждый корректор ЕК270 имеет диапазон измерения абсолютного давления, в пределах которого он откалиброван и поверен. Для обеспечения высокой точности измерения давления выбираются преобразователи давления  МИДА-ДА-15-Ех, которые наиболее точно соответствуют требованиям для реальных условиям эксплуатации по точности и диапазону измерения. Поэтому перенастройка датчика на другой диапазон в большинстве случаев невозможна. При необходимости изменения диапазона измерения давления корректора ЕК270 нужно обращаться в ООО «ГазТеплоПрибор» специализированный сервисный центр.

Преобразователь давления газа: Встроенный в корпус корректора или выносной до 100м. (штуцер М12 ´ 0,5).

Диапазоны измерения абсолютного давления: 0,8 – 2,0 бар; 1,0 – 5,0 бар; 1,5 – 7,5 бар; 2,0 – 10,0 бар; 4,0 – 20,0 бар; 22,0 – 55,0 бар; 28,0 - 70,0 бар; 28,0 - 75,0 бар

Диапазон измеряемой температуры газа.

• Корректор ЕК270 имеет диапазон измеряемой температуры газа: -23С  +60С. Этот диапазон обусловлен применяемым методом вычисления коэффициента сжимаемости газа в соответствии с ГОСТ 30319.2-2015
• Преобразователь температуры газа в трубопроводе: Тип Pt500 (500П). Длина 50 мм Æ 4 мм, длина кабеля 1 м (стандартно). Диапазон измеряемой температуры от −30°С до 60°С.

• Поверка корректора ЕК270 проводится комплектно со всеми преобразователями 1 раз в 5 лет.

ООО «ГазТеплоПрибор»   делает периодическую поверку, сервисный ремонт любой сложности корректора ЕК270 исключительно в лабораторных условиях с соблюдением всех установленных норм и правил, наши специалисты проконсультируют по техническим и ценовым вопросам.
