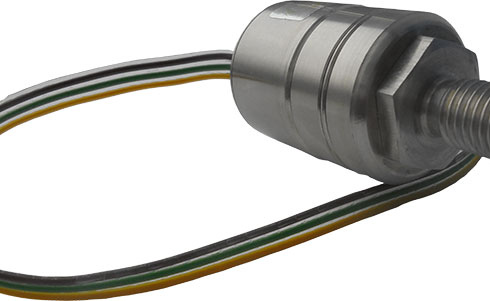

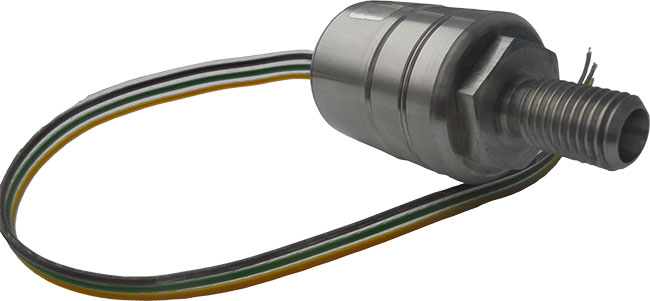

Датчик давления (абсолютное) МИДА-ДА-15-Ех-Ц
Назначение.
Датчик абсолютного давления МИДА-ДА-15-Ех-Ц применяется в электронном корректоре объема газа ЕК270 и потоковых корректоров ЕК280/ЕК290.
Электронный корректор объема газа ЕК270 и потоковые корректора ЕК280/ЕК290 входят в состав измерительных комплексов СГ-ЭКВз-Р, СГ-ЭКВз-Т.
Датчики давления МИДА-ДА-15-Ех-Ц , предназначены для измерения и пропорционального преобразования , абсолютного давления (ДА), в токовый выходной сигнал, выходной сигнал напряжения постоянного тока или в сигнал цифрового кода (цифровой сигнал) интерфейса UART со специальным протоколом обмена Mida, либо сигнал интерфейса RS485 с протоколом обмена на базе Modbus-протокола или протоколом обмена Mida.
Датчики предназначены для использования в системах контроля и управления технологическими процессами в различных отраслях промышленности, энергетики, коммунального хозяйства, транспорта, в том числе на газораспределительных пунктах ГРП, а также в автоматизированных системах коммерческого учета расхода природного газа. Рабочими измеряемыми средами для датчиков (ДА) являются газы, парогазовые и газовые смеси, а также некристаллизующиеся и незатвердевающие жидкости, неагрессивные к титановым сплавам и коррозионностойким сталям.
| Область применения | Системы контроля и управления технологическими процессами |
| Рабочая среда | Жидкости и газы, неагрессивные к титановым сплавам и нержавеющим сталям |
| Диапазоны измеряемых давлений, МПа | 0-0,04… - 0-10 |
| Пределы допускаемой основной приведенной погрешности, выраженной в процентах от нормального диапазона изменения выходного сигнала, не более , ±% | 0,15/ 0,25/ 0,5 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной, в диапазоне рабочих температур, % на 10 °С для датчиков с основной приведенной погрешностью: | Основная погрешность ±0,15; дополнительная погрешность не более ± 0,02, но не более ± 0,06 во всем рабочем диапазоне температур/ Основная погрешность ±0,25; дополнительная погрешность не более ± 0,03, но не более ± 0,1 во всем рабочем диапазоне температур/ Основная погрешность ±0,5; 1,0; дополнительная погрешность не более ± 0,1, но не более ± 0,5 во всем рабочем диапазоне температур/ |
| Диапазон рабочих температур, °С | -40 ... +80 |
| Код линии - Тип интерфейса / Протокол | 061,062-(UART/Mida)/ 063-(RS-485/Mida) 064-(RS-485/Modbus) |
| Напряжение питания, В (в зависимости от кода линии выходного сигнала) | (061) - 3,0-3,6/ (062,063,064) - 4,5-12 |
| Потребляемый ток в режиме измерения, мА (в зависимости от кода линии выходного сигнала) | (061)-2, (062)-3, (063)-3,5, (064)-5 |
| Тип, вид и маркировка взрывозащиты | Искробезопасная электрическая цепь - P0ExiaI/0ExiaIIВT4 |
| Пылеводозащищенность | IP64 |
| Климатическое исполнение | У**2 -для давления свыше 0,025 МПа /УХЛ**3.1 – для давления 0,025 МПа и ниже. |
| Устойчивость по механике | F2/ G2 |
| Тип подключения | Соединитель DINC / Шлейф (А) |
| Тип штуцера | М20 x 1,5/ М12 x 1,5 др. по заказу |
| Масса, не более, кг | 0,25 |
| Номер технических условий | МДВГ.406233.090 ТУ |
| Межповерочный интервал | 5 лет |
| Гарантийный срок | 3 года |
