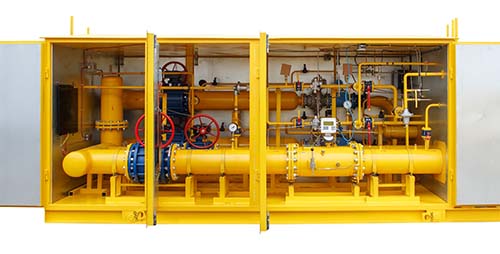

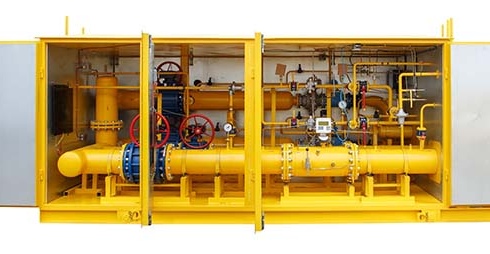

Пункты учёта и редуцирования газа серии ПУРДГ

Пункты учёта и редуцирования газа серии ПУРДГ  предназначенные для учёта  объёма неоднородного по химическому составу природного газа по ГОСТ 5542, а также воздуха, азота и других неагрессивных газов в единицах приведенного к стандартным условиям объёма (количества) с предварительной очисткой измеряемого газа от механических примесей, а также для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления газа, автоматического отключения подачи газа при аварийном повышении выходного давления сверх допустимого заданного значения либо аварийном понижении выходного давления ниже допустимого заданного значения.

Пункт учёта и редуцирования газа серии ПУРДГ включает в себя следующее оборудование:

• фильтр газа ФГ16  оснащенный индикатором перепада давления серии ДПД16;
• Контрольно-измерительные приборы для измерения давления газа на входе и выходе пункта;
• измерительный комплекс СГ-ЭК либо СГ-ТК на базе ротационного счётчика газа RABO, турбинного счетчика газа TRZ либо диафрагменного счетчика ВК (ООО "ЭЛЬСТЕР Газэлектроника) для измерения объёма прошедшего через пункт газа в единицах объёма приведённых к стандартным условиям;
• Регуляторы давления газа серии MR и HON со встроенным предохранительным запорным клапаном ПЗК (по заказу устанавливаются регуляторы давления газа других производителей);
• электрообогреватель с терморегулятором для исполнения ШУЭО либо газовый обогреватель для исполнения ШУГО.

• Максимальное входное давление Рвх — 0,6 МПа (6 кГс/см2)
• Диапазон настройки для газа на выходе Рвых, кПа (мм. вод. ст.) — 2(200) до 50 (5000).
• Пропускная способность для газа с плотностью 0,73 кг/м³ Qmax при давлении на входе 0,6 МПа — не менее 500 м3/ч.
• Примечание: По требованию заказчика могут быть изготовлены пункты с иными техническими характеристиками.
• Температура окружающей среды:
• Исполнение Р и Ш: от −30 до +60°С
• Исполнение ШУЭО и ШУГО: от −40 до +60°С.

По степени защиты от внешних условий пункты могут быть выполнены в одном из четырёх исполнений:

1. исполнение Р — монтаж оборудования производится на металлической раме;
2. исполнение Ш — монтаж оборудования производится в защитном металлическом утеплённом, не отапливаемом шкафу;
3. исполнение ШУЭО — монтаж оборудования производится в защитном металлическом утеплённом шкафу с электрообогревом.
4. исполнение ШУГО — монтаж оборудования производится в защитном металлическом утеплённом шкафу с газовым обогревом.
